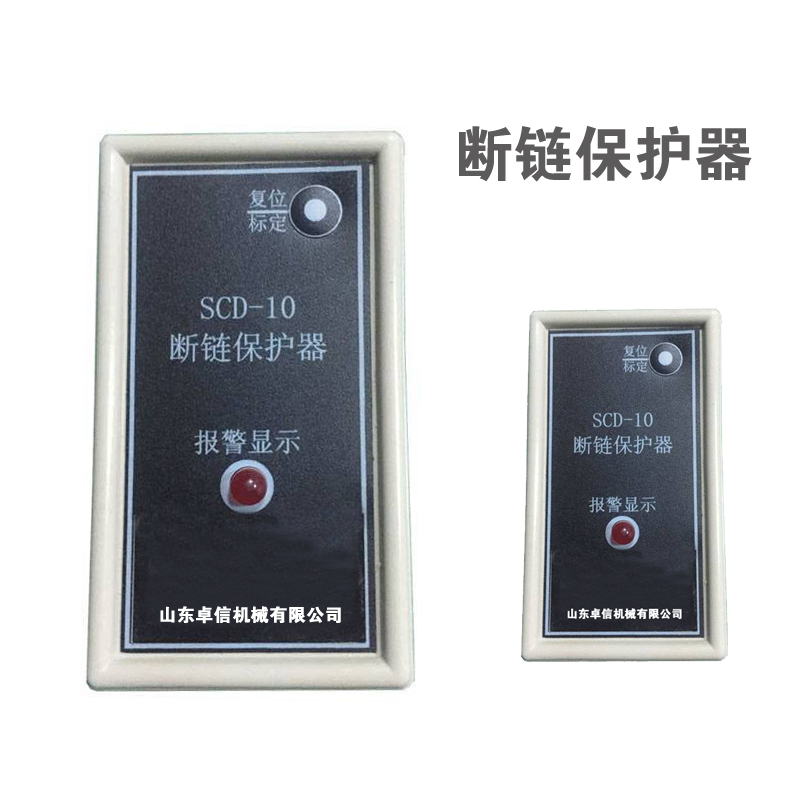

SCD-10断链保护器

品牌：卓信

型号：SCD-10

特点：山东卓信机械有限公司生产的SCD-10断链保护器适用埋刮板输送机、斗式提升机、捞渣机、链式给料机，监测断链、卡链、严重打滑、失速故障，防止链条拉断、机壳损毁、物料堆积安全事故。

0537-2839666

在线咨询

产品详情
技术参数
资料下载

　　SCD系列斗提机刮板机断链保护器是门针对埋刮板输送机和斗式提升机而开发设计的，也可用于带式输送机、链式输送机等有从动轴的输送设备上。
　　产品组成部份

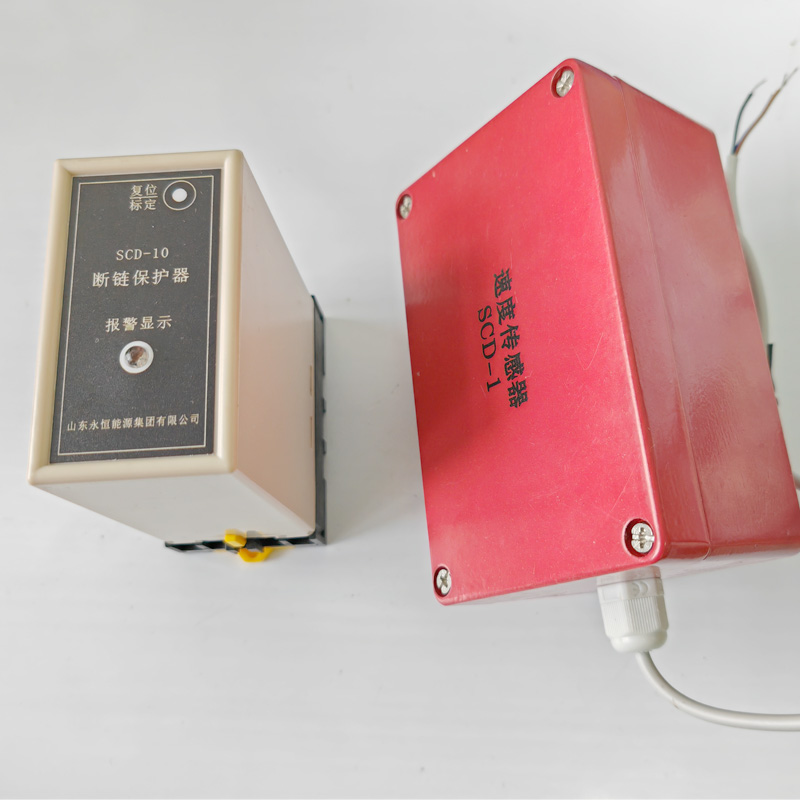

　　SCD （链条失速开关）断链保护装置，由断链保护器SCD-10（也叫信号处理器），速度传感器SCD-1（也叫链条速度监测开关）组成：
　　SCD-10信号处理器主要由速度传感器和断链保护器组成。

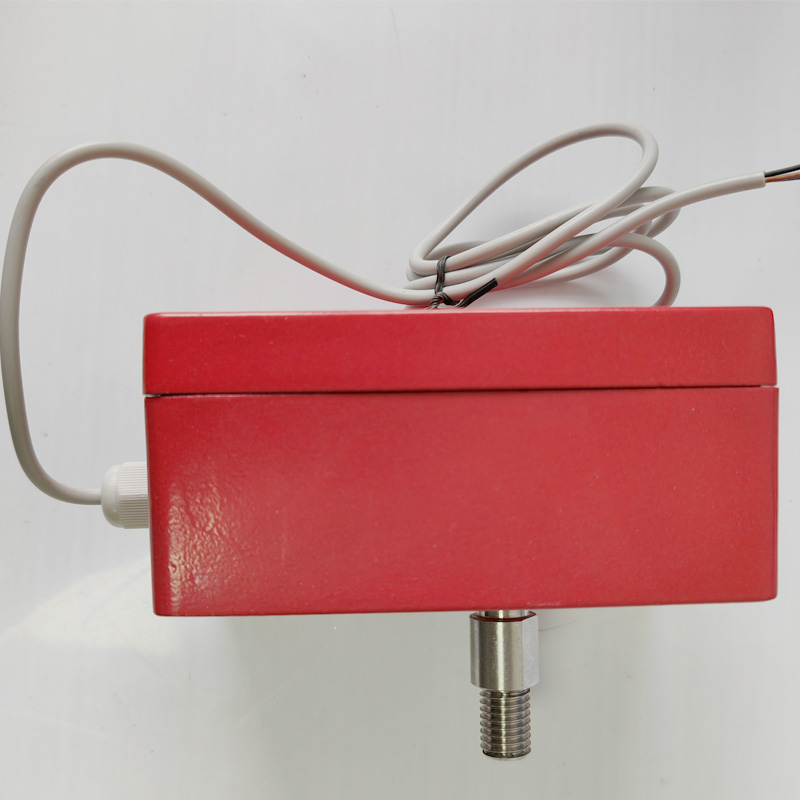

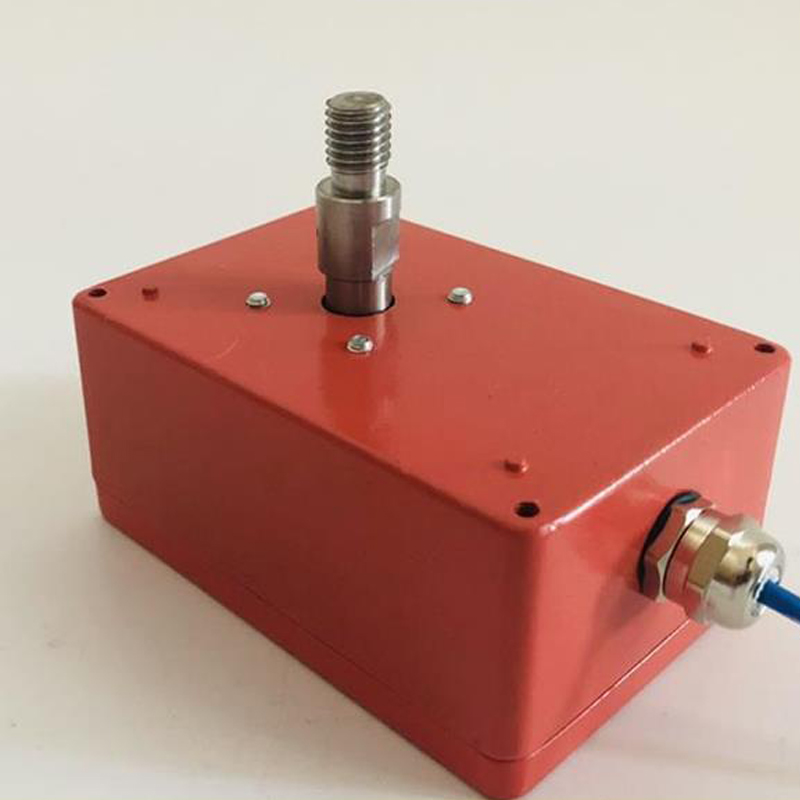

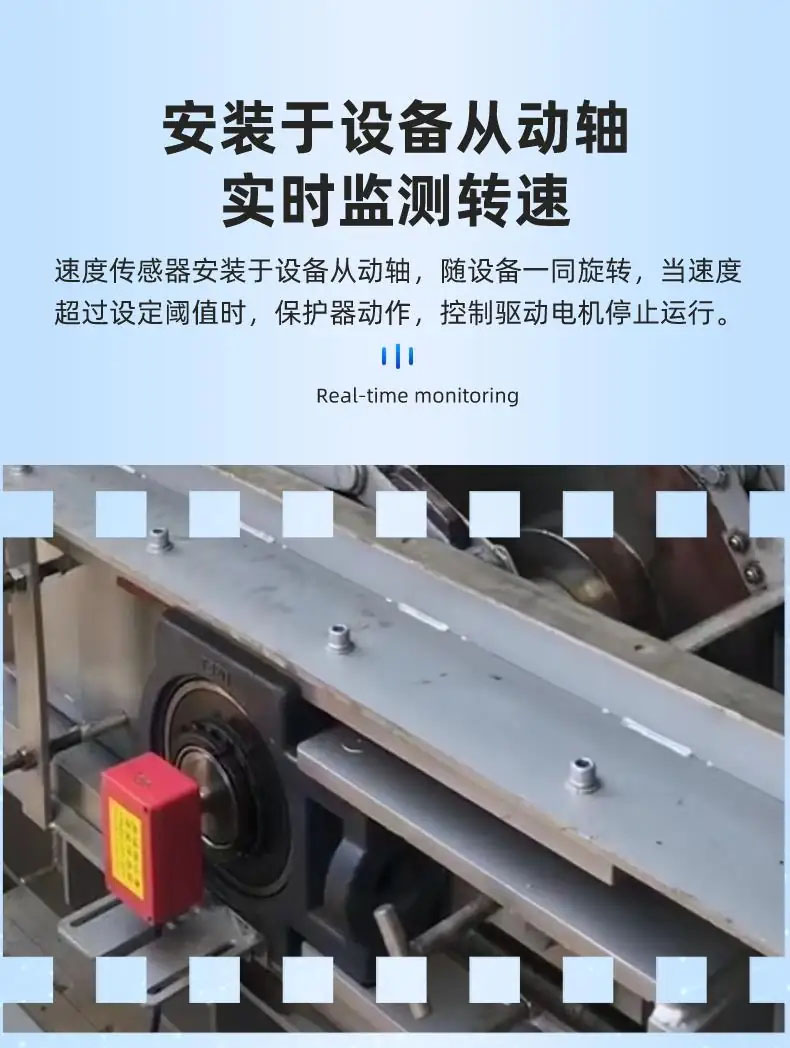

　　速度传感器为一电磁感应式脉冲信号发生器。速度传感器安装于输送机从动轴上，随从动轴一起旋转，将从动轴的旋转速度信号变换成脉冲信号，脉冲信号的频率与从动轴的转速成正比。
　　链条机正常工作时，其从动轴随主动轴一同旋转，从动轴保持某一转速，当断链、断带、打滑等故障发生时，其从动轴转速大辐下降甚至为零。断链保护器监测从动轴转速，当从动轴转速低于设定值（从动轴正常转速的40、50、60、70%）时，保护器动作，输出一开关信号，用于控制驱动电机停止运行，从而保护设备。并发出声光报警，提示操作人员处理故障。

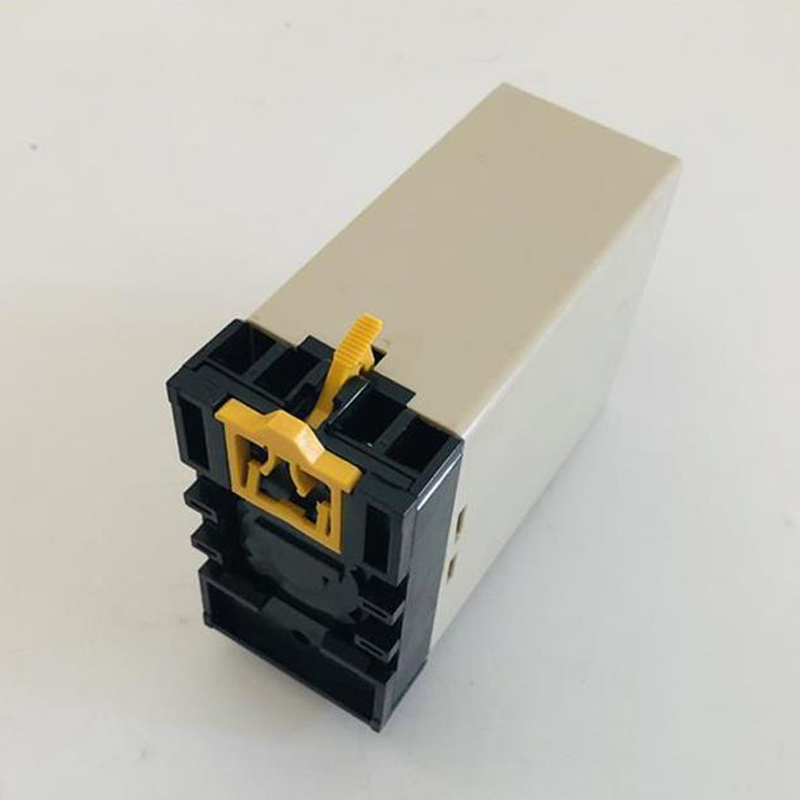

　　断链保护器是一脉冲频率检测器，安装于就地电控箱或集控室内。保护器接收速度传感器的信号，并检测脉冲信号的频率，当脉冲信号频率低于设定值时，保护器动作，输出一开关信号，用于控制驱动电机停止运行，从而保护设备。保护器动作后会自锁，此时即使速度传感器有正常脉冲信号输入，保护器也处于报警保护状态，短按复位键，让保护器复位。
　　接线端子说明:
　　1 电源端:AC220V
　　2 消耗功率:+-3W
　　3 输出端:继电器触点
　　4 触点容量?AC220V/3A或者DC24V3A
　　5 DC12V传感器电源+端
　　6 DC12V传感器电源公共端
　　7 信号输入端
　　8 使能控制端?与公共端接通时关闭处理器功能,断开后延时7秒后打开处理器功能。
　　典型应用接线图

　　外形尺寸图
　　速度传感器安装图:
　　信号处理器印板器件布置图
　　安装调试
　　1、按图接好线后,检查接线是否有误。
　　2、拆下信号处理器的输出线,即信号处理器的3脚或4教接线,处理好绝缘。
　　3、拆掉信号处理器外壳,装好处理器。
　　4、逆时针调整速度整定电位器(多圈电位器)至大。
　　5、接通电源、启动主机、让主机运转一分钟以上。
　　6、顺时针缓慢调整速度整定电位器至处理器刚刚好动作,再逆时针调整速度整定电位器3/4-1圈。
　　7、停止主机,切断处理器电源,把处理器从底座上取出,装回处理器外壳。
　　8、恢复处理器接线,装回处理器,调整完毕可以使用。
　　安装和调试功能:
　　1、使能及启动延时:8 脚(使能端)与 6 脚需外接使能触点(控制主电机的接触器
　　辅助常闭触点) ,8 脚与 6 脚接通时,关闭处理器功能,输出不动作。设备启动时,8 脚与 6 脚外接的触点断开,延时 20 秒后打开保护器功能,进入正常工作状态,以避开设备的启动时间。
　　2、智能式设定功能:按住设定/复位键 2 秒,断链保护器将自动测定设备运行速度,
　　并存储该值作为设定值。设定过程中,指示灯将闪烁,根据设备的不同运行速度, 这个过程要持续 2~300 秒。
　　3、报警后锁定选择: 当选择 DIP 3=ON 时, 保护器报警动作后将锁定报警状态,此后不论输入转速信号是否正常及使能端状态如何,一直输出报警信号,短按设定/复位键复位。当选择 DIP 3=OFF 时,保护器报警动作后不锁定报警状态,输出由使能端状
　　态及转速信号是否正常确定。
　　4、灵敏度调节:灵敏度由 DIP 1,DIP 2 开关选择
　　调试
　　1、按图接好线后,检查接线无误。
　　2、接通电源,启动主机,约 10 秒后待设备速度正常后,按住设定/复位键 2 秒, 指示灯闪烁,断链保护器进入智能设定状态,设定完成后自动进入运行状态。

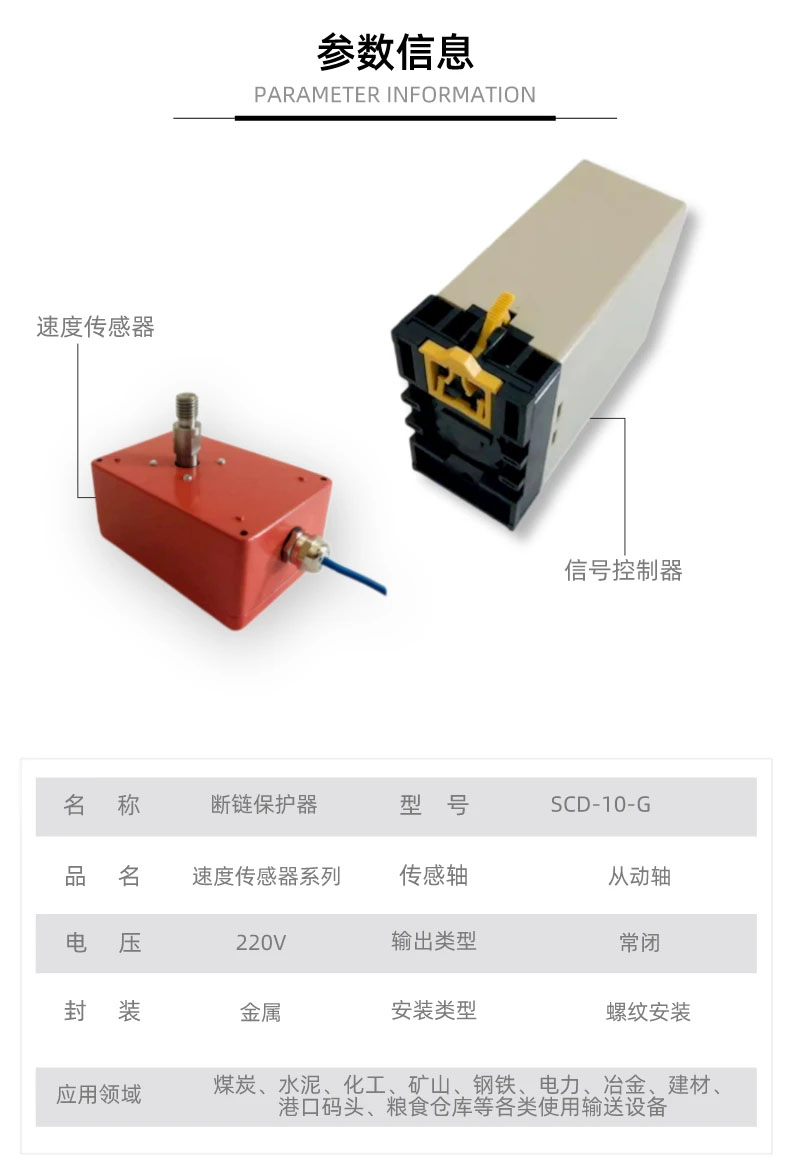

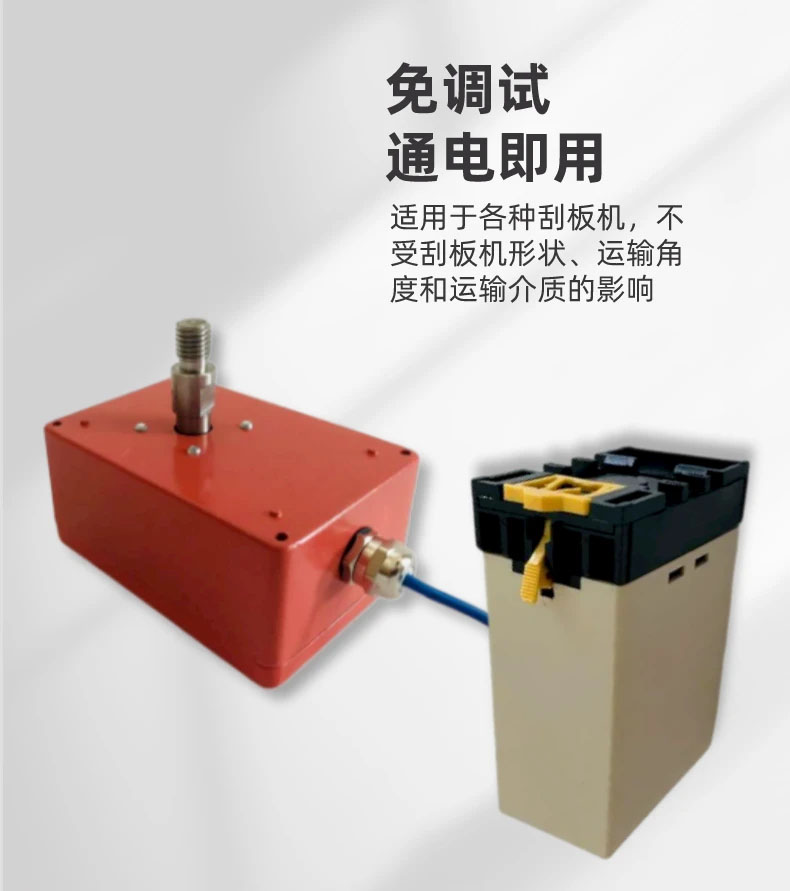

SCD-10断链保护器整套分为两部分：速度传感器（装从动轴）+ SCD-10 信号处理器（装电控箱），型号齐全，现货充足
SCD-10断链保护器接线端子说明:
　　1 电源端:AC220V
　　2 消耗功率:+-3W
　　3 输出端:继电器触点
　　4 触点容量?AC220V/3A或者DC24V3A
　　5 DC12V传感器电源+端
　　6 DC12V传感器电源公共端
　　7 信号输入端
　　8 使能控制端?与公共端接通时关闭处理器功能,断开后延时7秒后打开处理器功能。
　　安装调试
　　1、按图接好线后,检查接线是否有误。
　　2、拆下信号处理器的输出线,即信号处理器的3脚或4教接线,处理好绝缘。
　　3、拆掉信号处理器外壳,装好处理器。
　　4、逆时针调整速度整定电位器(多圈电位器)至大。
　　5、接通电源、启动主机、让主机运转一分钟以上。
　　6、顺时针缓慢调整速度整定电位器至处理器刚刚好动作,再逆时针调整速度整定电位器3/4-1圈。
　　7、停止主机,切断处理器电源,把处理器从底座上取出,装回处理器外壳。
　　8、恢复处理器接线,装回处理器,调整完毕可以使用。
