带接线盒双向拉绳开关

品牌:卓信
型号:LSKGT2-Ⅱ
特点:带接线盒双向拉绳开关本机用于胶带运输机发生事故时紧急停机,在原普通机型上增加了防水接线盒,现场控制电缆可直接接入接线盒,杜绝线头受潮,嘘边造成的电路故障.
  • 产品详情
  • 技术参数
  • 资料下载
  • 带接线盒双向拉绳开关

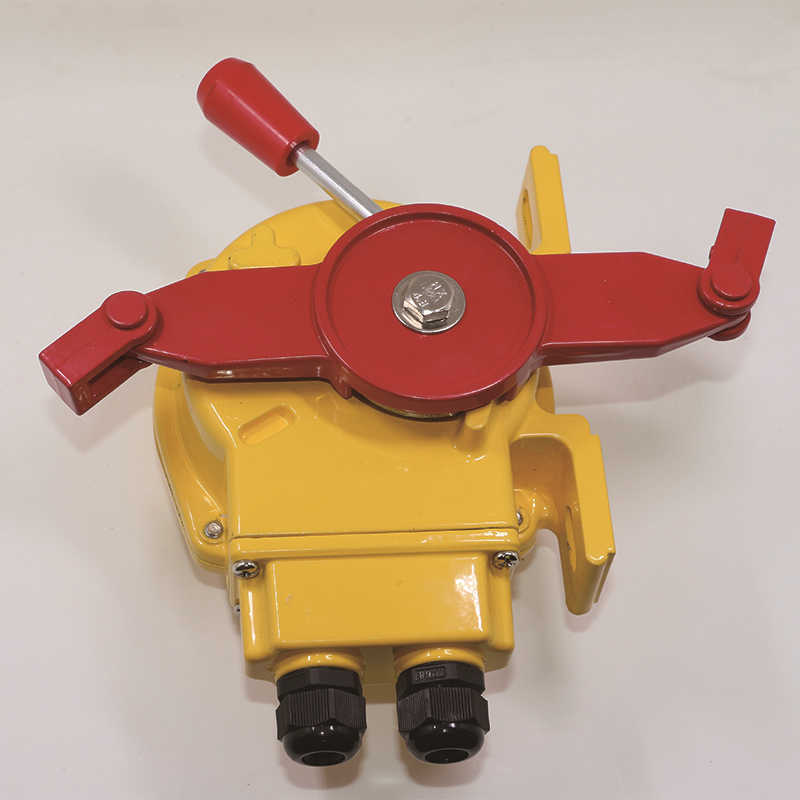

    带接线盒双向拉绳开关1

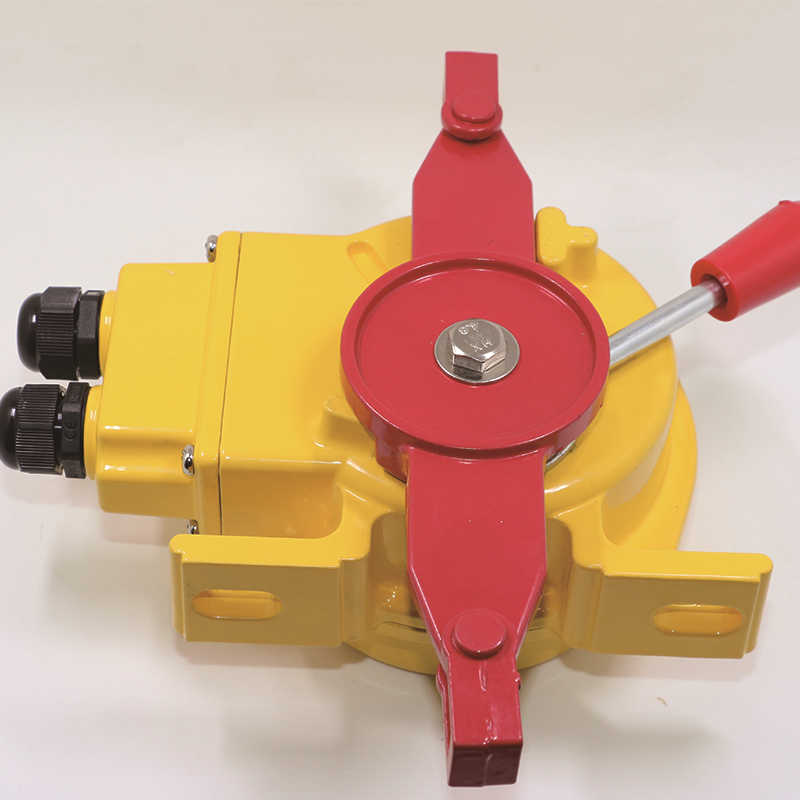

    带接线盒双向拉绳开关2

    带接线盒拉绳开关本机用于胶带运输机发生事故时紧急停机,在原普通机型上增加了防水接线盒,现场控制电缆可直接接入接线盒,杜绝线头受潮,嘘边造成的电路故障.
    动作,输出开关量,发出信号和停机信号。复位方式I型为自动复位,拉杆解除拉力后,凸轮结构自动复位到原始状态。II型为手工复位,凸轮轴回转到一定角度自锁定位,需手工复位手柄后凸轮方能返回原始状态。本装置采用防水、防尘密封设计,较好防止水、灰尘进入机壳内。
    产品特点
    带接线盒拉绳开关采用铝合金压铸壳体,强度高,重量轻,外壳防护等级达IP67,可以在恶劣环境中长期工作,机内采用进品行程开关,触点容量大,动作灵敏、可靠.
    技术参数
    工作电压:24-380V
    负载电流:≤5A
    绝缘电阻:>500MΩ
    动作检测距离:≤10mm
    输出信号:开关量信号
    动作力:10N
    工作温度:-20℃~+70℃
    工作湿度:93
    复位方式:手动复位
    响应时间:<2mS
    防护等级:IP67
    产品重量:1.4Kg

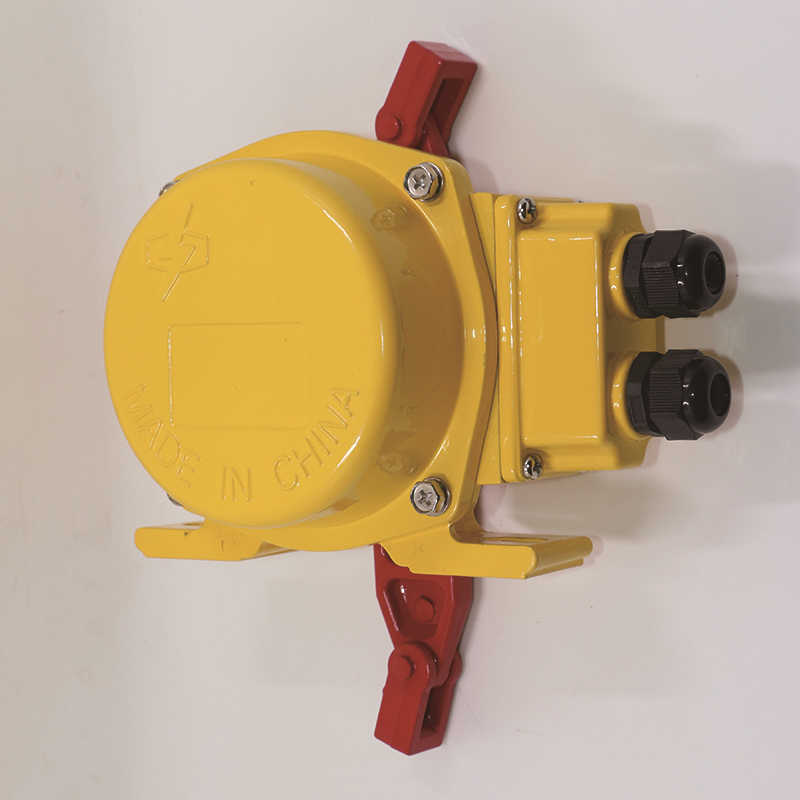

    带接线盒双向拉绳开关4

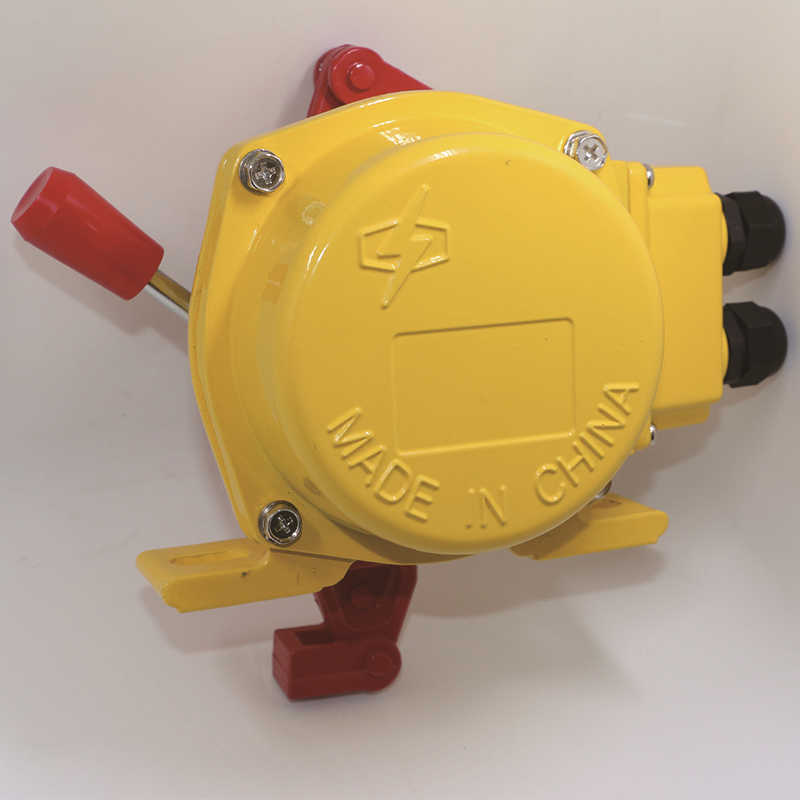

    带接线盒双向拉绳开关5

    带接线盒拉绳开关工作原理
    当胶带运输机现场紧急事故时,在沿线任意位置牵动系在挂耳上的钢丝绳,迫使机内凸轮转动而驱动微机开关动作,发出停机信号,达到停机效果,防止事故的扩大。
    安装调整本产品一般安装在胶带运输机沿线两线机架上,详情参加图3。
    1.将拉绳开关固定在支架上。
    2.两机之间距离为25~30m,采用直径Ф4mm的钢丝绳连接,松紧应适度。
    3.为了减少钢丝绳自重对开关影响而产生误动作,每隔3m处的机架上焊一个托环,以支撑钢丝绳保证其能正常工作。
    带接线盒拉绳开关注意事项
    1.产品外壳设有接地端子,用户在安装使用时可靠接地。
    2.安装现场应不存在对铝合金有腐蚀作用的有毒气体。
    3.产品的维修在场所进行,或当现场确认无可燃性粉尘存在时方可进行。
    4.本拉绳开关外壳保持清洁,粉尘堆积厚度不大于3mm。

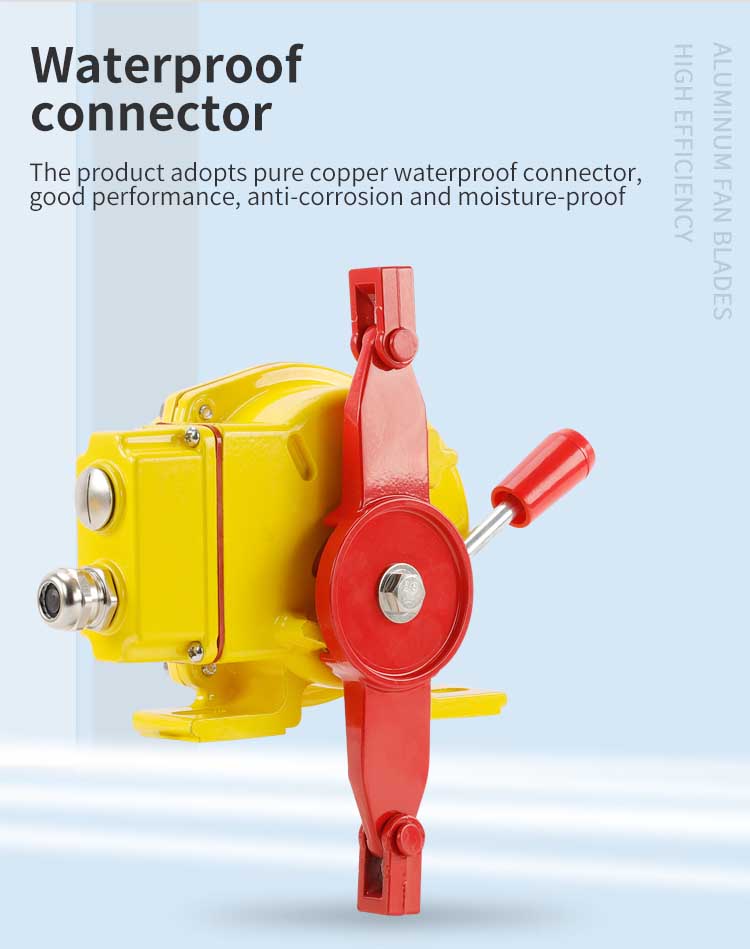

    带接线盒双向拉绳开关6

    带接线盒拉绳开关安装与接线:
    1、拉绳开关成对安装在胶带机左右两侧,安装支架与胶带机中间架用螺栓或采用固定,其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。
    2、拉绳推荐采用覆塑钢丝绳,(或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可)。丝绳用绳卡(6KTH)固定,每隔3m左右安装一个托环,以免钢丝绳绕度过大,保证拉绳动作可靠。在满足开关正常工作的前提下,尽可能拉紧绳索,减少钢丝绳垂度。
    3、对于爬坡段胶带机,应尽量缩短开关间距,及拉绳长度。
    4、接线:拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号,其中1、2为常开接点,3、4为常闭接点。

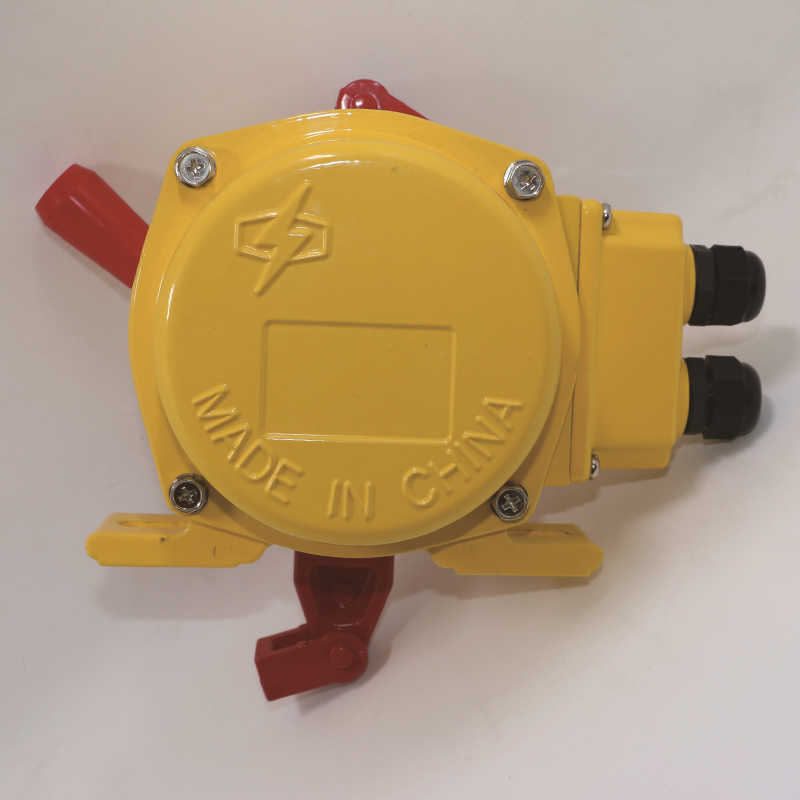

    带接线盒双向拉绳开关7

    产品质量承诺:
    1、产品的制造和检测均有质量记录和检测资料。
    2、对产品性能的检测,我们诚请用户亲临对产品进行全过程、全性能检查,待产品被确认合格后再装箱发货。
    产品价格承诺:
    1、为了保证产品的高可靠性和先进性,山东卓信生产的产品选材均选用高端原材料生产。
    2、在同等竞争条件下,我公司在不以降低产品技术性能、更改产品部件为代价的基础上,真诚以合理优惠的价格提供给贵方。
    产品交货期:一般常规格产品,款到发货,特殊产品需定制,按用户来样或图片参数要求定制,若有特殊要求,需提前完工的,我公司可特别组织生产、安装,力争满足用户需求。
    产品售后承诺:产品售出,后续会为客户提供优质的售后服务保障,出现任何问题可以与我公司售后联系!
  • 技术参数
    工作电压:24-380V
    负载电流:≤5A
    绝缘电阻:>500MΩ
    动作检测距离:≤10mm
    输出信号:开关量信号
    动作力:10N
    工作温度:-20℃~+70℃
    工作湿度:93
    复位方式:手动复位
    响应时间:<2mS
    防护等级:IP67
    产品重量:1.4Kg
