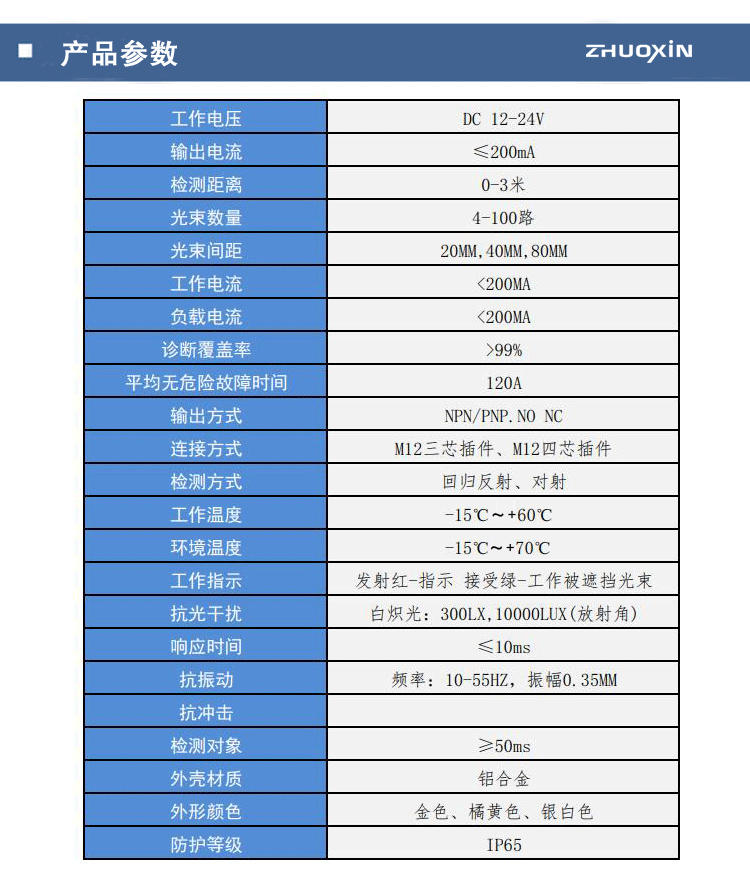

  • 技术参数
  • 资料下载
  • 安全光栅也叫安全光幕,是一种光电安全保护装置(也称安全保护器、冲床保护器、红外线安全保护装置等).
    在现代化工厂里,人与机器协同工作,在一些具有潜在危险的机械设备上,如冲压机械、剪切设备、金属切削设备、自动化装配线、自动化焊接线、机械传送搬运设备、危险区域(有毒、高压、高温等),容易造成作业人员的人身伤害。安全光栅是一种保护各种危险机械装备周围工作人员的安全防护产品。同传统的安全措施,比如机械栅栏,滑动门、回拉限制等来相比,安全性光栅更自由,更灵活,并且可以降低操作者疲劳程度。通过合理地减少对实体保护的需求,安全光栅简化了那些常规任务,如设备的安装,维护以及维修。
    安全光栅是什么?
    安全光栅也叫安全光幕,是一种新开发的高品质自动控制产品,运用红外线扫描探测技术。在现代化工厂里面,人与机器协同工作,在一些具有潜在危险的机械设备上,如冲压机械、剪切设备、金属切削设备、自动化装配线、自动化焊接线、机械传送搬运设备、危险区域(有毒、高压、高温等),容易造成操作人员人身安全的环境下使用的,安全光栅的作用就是当操作人员操作失误进入危险区域时,使机器迅速停下来,从而达到保护人与机器正常工作的目的。
    安全光栅的工作原理:安全光栅由发光器和受光器两部分组成。发光器发射出调制的红外光,由受光器接收,形成保护光幕网,当是有物体进入保护网或被遮挡时,通过内部控制线路,安全光栅受光器电路马上作出反应,即输出一个信号给机器,从而使机器停止运行或安全报警,从而避免安全事故的发生。
    安全光栅
    安全光栅介绍
    安全光栅应用
    在现代化工厂里,人与机器协同工作,在一些具有潜在危险的机械设备上,如冲压机械、剪切设备、金属切削设备、自动化装配线、自动化焊接线、机械传送搬运设备、危险区域(有毒、高压、高温等),容易造成作业人员的人身伤害。安全光栅是一种保护各种危险机械装备周围工作人员的先进技术。同传统的安全措施,比如机械栅栏,滑动门、回拉限制等来相比,安全光栅更自由,更灵活,并且可以降低操作者疲劳程度。通过合理地减少对实体保护的需求,安全光栅简化了那些常规任务,如设备的安装,维护以及维修。

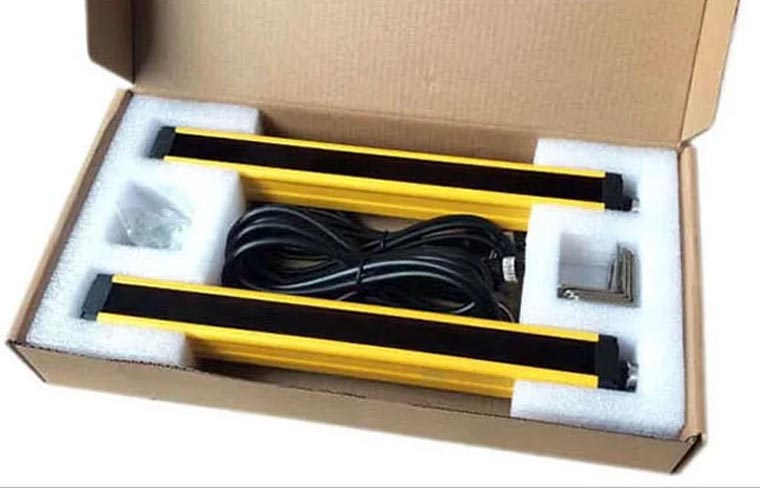

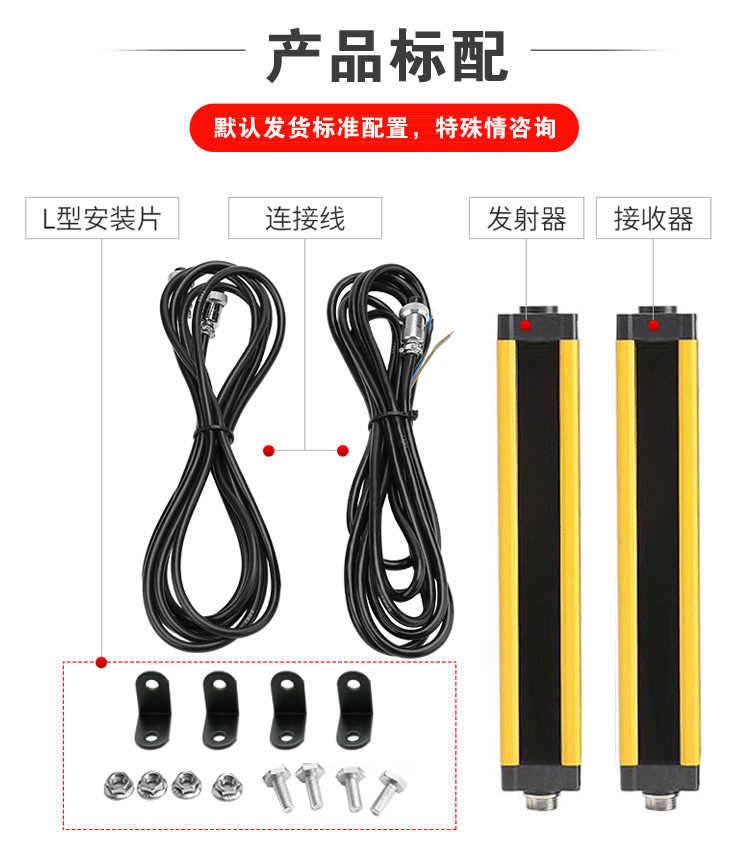

    安全光栅配套

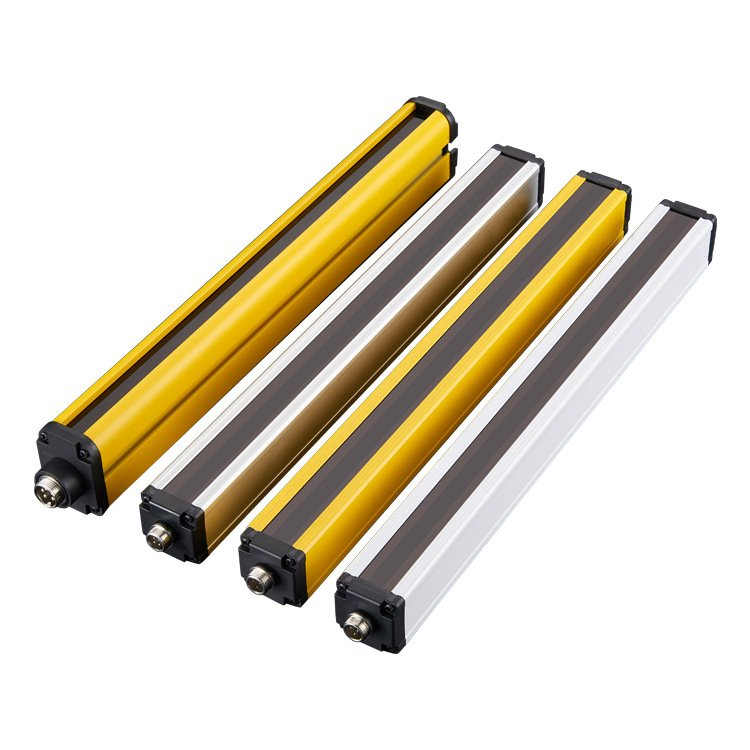

    安全光栅实物

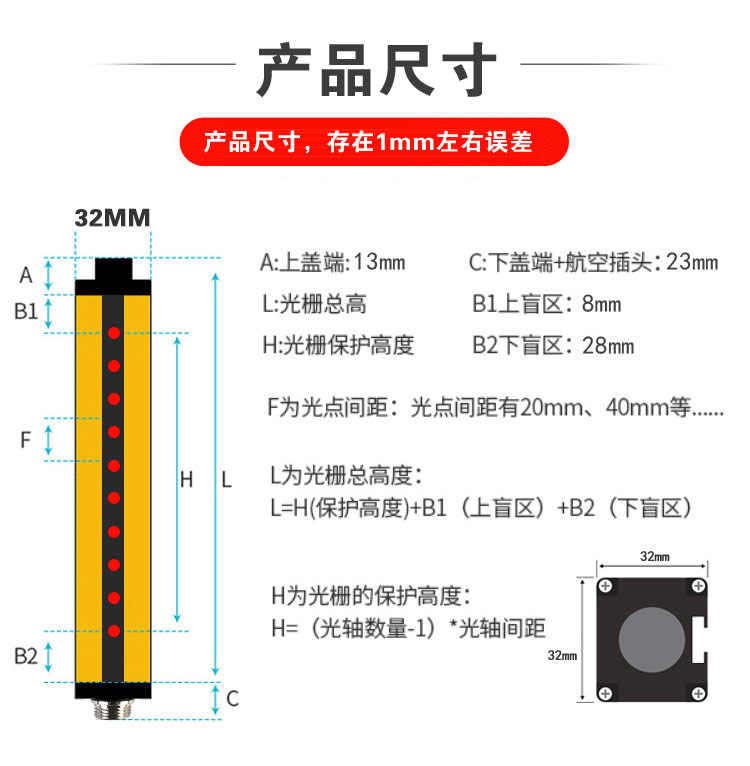

    安全光栅尺寸
    如何确定安全光栅光幕的高度
    安全光栅光幕高度位置是指安全光栅的光幕相对于机床上下模口的位置。在保证安全距离的前提下,安全光栅的最下一束光不得高于模口下边缘,最上一束光不得低于模口上边缘。
    安全光栅光幕的保护高度是指光幕的最上一束光轴与最下一束光轴之间的距离,即光幕的有效高度。保护高度等于机床滑块行程加上调节量。保护高度的大小关系到安全光栅光束的多少,如果安全光栅光束数选择过少,光幕高度将不能完全覆盖危险区域,仍存在造成事故的可能;如果过大则造成资金的浪费和使用上的不便。所以说根据保护高度选择安全光栅的规格(光束数)也是很重要的。
    安全光栅光幕的安全距离是指光幕至工作危险区模具刃口之间的最短距离,即从手遮挡光幕的位置开始到达危险边界之前,能够使滑块停止所需要的距离。安全距离是确保安全光栅实现保护功能的必要条件之一,必须正确计算安全距离!其计算方法应根据压力机制动方式而定。
    安全光栅选型方法以及注意事项
    (1)安全光栅电源电压:电压DC24V,可以加配安全光幕控制器,安全光幕控制器输入电压为220V,如果不具备此电压需要进行变压。
    (2)保护高度指安全光幕有效保护高度,从下面一道光束到上面一道光束之间的距离被称为有效保护高度。有效保护高度也是机械需要的保护高度,机械运行的行程。
    (3)保护距离:安全光幕是由一个发射器,一个接收器来对射形成红外线保护光束墙保护操作者安全,保护距离也就是发射器到接收器之间的距离。
    (4)光轴间距:指相邻两束光轴之间的间距,此间距根据需要来选择的。如保护手指可选择10mm间距,保护手掌选择20mm间距,保护手臂选择30mm、40mm,保护人体可选择80mm间距,在选择光轴间距时需要根据客户机械保护的需要来选择安全光栅
    (5)根据需求选择适合自己的安全光栅输出模式,继电器输出,NPN输出,NPN输出,双NPN输出,双PNP输出,控制器输出等。
    (6)安装方式,有两端端安装方式,旋臂型钢管安装方式,L型侧装安装方式等。可根据设备需要进行选择。

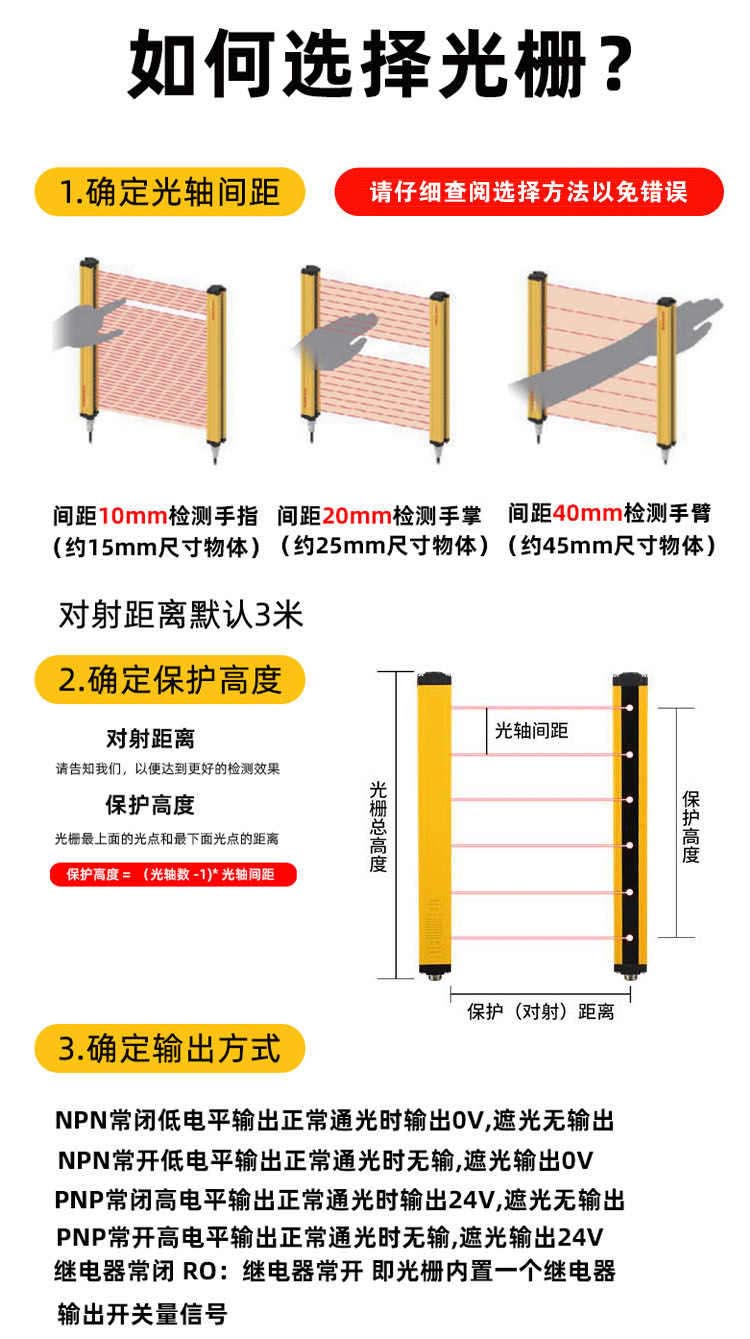

    如何选择安全光栅
    安全光栅的保养与维护
    安全光栅是一种红外线光电保护装置,主要是为了保护操作者的安全,消除机械设备运行的安全隐患,日常安全光幕如何进行保养维护,提高使用寿命。
    首先,我们解析一下什么是安全光幕,安全光幕又称作光电保护装置(也称冲床保护器,光电护手,安全光栅等),通过形成红外线光束墙,保护操作者安全,当安全光栅出现被遮挡时,光电保护装置发出信号,控制具有潜在危险的机械设备停止工作,以降低作业人员在工作环境中受到伤害的可能性,有效保护作业人员的人身安全。主要用于锻压行业、汽车制造业、电子电器制造业 ,与机械设备配套保护操作者的人身安全。
    下面,说说安全光栅如何进行维护和保养:
    1.首先,要经常进行安全光幕的检查工作,做到定期检查,每天检查安全光幕的指示灯是否正常,开启机械做一次试运行,看安全光幕的每一束发光单元是否有问题;
    2.定期用干净的抹布擦拭干净,安全光栅的工作原理是通过红外线的发射和接受实现的,这在粉尘比较大的厂房,经常擦拭安全光幕尤为重要;
    3.多油多水的环境,要尽量让光电护手避免接触油质和水,一些带有腐蚀性的液体更加不能碰到安全光幕上;
    4.做到定期检测。
    5.防干扰,安全光栅是由红外线的发射和接受来实现的,我们要注意光线的干扰。

    安全光幕(安全光栅)的抗震能力及抗干扰能力要求
    1.安全光幕(安全光栅)的抗震能力及抗干扰能力
    据安全传感器网报道,安全光幕(安全光栅)在使用中需要具有抗震能力及抗干扰能力,安全光幕应具备良好的减震和防松措施,在震动环境中应该能可靠工作。
    2.抗干扰能力要求
    安全光幕(安全光栅)抗光烦扰能力需要在强光下能够正常工作。例如:白炽灯  高频电子电源荧光灯。
    安全光栅在收到频闪灯光的干扰时不应出现失灵情况。
    3.抗电磁干扰能力
    光电保护装置(安全光幕,安全光栅)能够在GB/T 1762.3-1998中实验等级为3级的 10v/m的磁场实验时能够正常工作。
    光电保护装置(安全光幕,安全光栅)在经受GB/T 1762.3-1998中实验等级为X级 30v/m的电磁场实验时,不应该出现失灵
    4.抗射频场传导干扰能力要求
    5.抗静电干扰能力
    光电保护装置(安全光幕,安全光栅)在经受GB/T 1762.3-1998中实验登记为4级的8kv接触静电放电或15kv空气静电放电时不应出现失灵
    6.抗电压快速瞬变脉冲干扰能力
    光电保护装置在承受光电保护装置(安全光幕,安全光栅)在经受GB/T 1762.3-1998中实验中能够正常工作

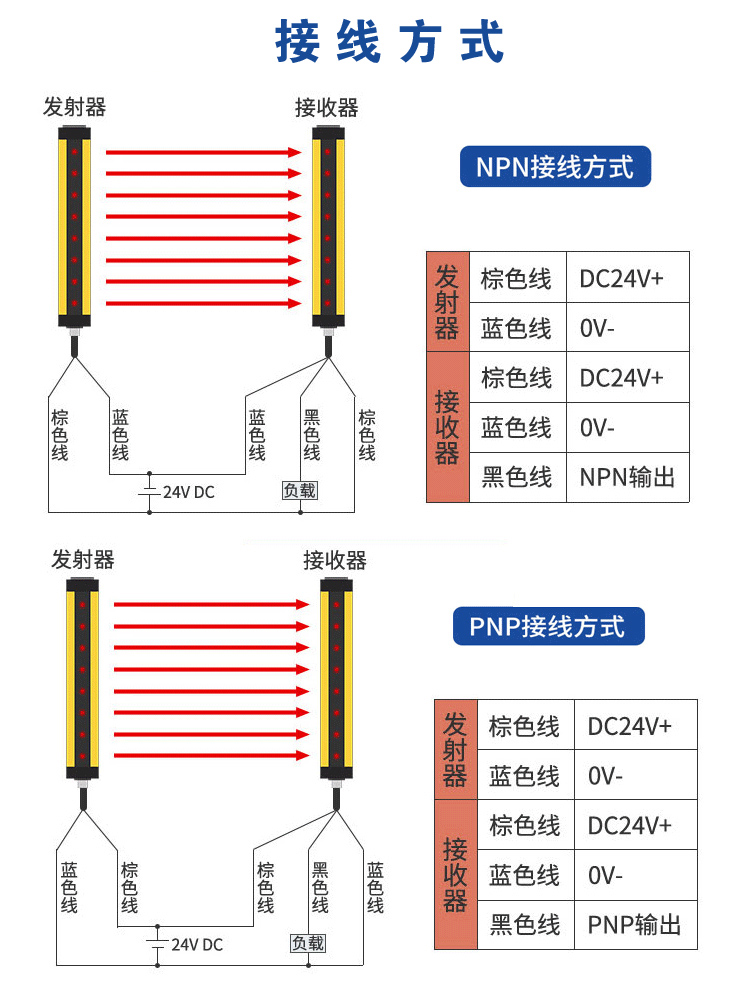

    安全光栅接线方式
    安全光栅常见的使用问题
      安全光栅又称安全光幕,是一种在机械周围的安全保护装置,能够有效的保护操作者的人身安全,达到了国家规定的保护措施。安全光栅的使用或因操作不当导致出现各种问题,为了能够更高效的生产,更安全的生产,所以在安全光栅使用时应该进行学习和维护。
      我们在使用安全光栅的过程中,可能会遇到的一些故障比如典型的是发现红绿灯闪烁不稳定的问题。
    安全光栅
      那么出现这个问题,到底是什么原因引起的呢?又该如何解决这些问题?
      1、里面的某个发射器或接收器的性能出现退化,导致安全光栅的发射或接收功能能力下降。
      2、安全光栅里面的内部电路发生故障,出现虚焊的情况。
      3、安全光栅使用时间太久了,里面积累的脏污或灰尘太多也会引起类似故障。
      4、安全光幕使用太久对不准了或者周围的人或物不小心撞到,使其失去对准。
      如果安全光栅出现了红绿灯闪烁不稳定现象,可以从几个方面检查原因,如果还是无法找到故障的根源,可以直接咨询购买光栅的厂家。让专业维修人员进行辅导处理或寄送光栅返回厂家进行维修。有强大而完善的售后团队,可以帮客户解决任何的售后问题,安全光栅都是三年质保。
      安全光栅在出厂前必须经过24h的不间断老化测试,测试通过后才能出厂,确保产品质量保证安全,安装完成后都需要检验和验收。如若真的出现问题请尽快联系意普售后。
    安全光栅无论是哪个品牌,都应该进行定期维护,防止内部浸油污和灰尘。
    为什么要安装安全光栅
    机械设备配备意普安全光栅有着重要的意义:
    首先,机械设备按照一定的安全要求,是一定要安装配套意普安全光栅的,主要用途就是用作安全防护。
    因为自动化设备或者机械自动化操作,但是需要人工去辅助,机器毕竟是机器,尤其是那些危险性较高的机械加工行业,如冲床,液压机,折弯机等。
    那么在机械操作或者运行过程中,人就需要避免危险源,处于安全区域(人不会受伤的区域):当人进入到危险区域的时候,机器应该停止或者是一些其他的响应措施,当人再撤离危险区域的时候,机器接收到信号,进行后续的响应。那么如何检测安全区域,危险区域,是否有人,怎么给机械设备信号,那么这个时候就需要意普安全光栅来实现了。安全光栅的本质是红外线光电传感器,可以进行区域检测感应,从而达到防护的效果。
    红外安全光幕的工作原理是什么?

    安全光栅检查物体(比如人的双手手)进入的检验原理构造。安全光栅的一边等间隔设备有多个红外发射管,另一边相应的有相同数量相同摆放的红外接收管,每一个红外发射管都对应有一个相应的红外接收管,且设备在同一条直线上。当同一条直线上的红外发射管、红外接收管之间没有障碍物时,红外发射管宣告的调制信号(光信号)能顺畅抵达红外接收管。
    红外接收管接收到调制信号后,相应的内部电路输出低电平,而在有障碍物的状况下,红外发射管宣告的调制信号(光信号)不能顺畅抵达红外接收管,这时该红外接收管接收不到调制信号,相应的内部电路输出为高电平。当光幕中没有物体通过时,全部红外发射管宣告的调制信号(光信号)都能顺畅抵达另一侧的相应红外接收管,从而使内部电路全部输出低电平。这么,通过对内部电路状况进行剖析就可以检查到物体存在与否的信息。
    安全光栅的红外发射和接收通路数目理论上大可有215个,考虑到实践光幕的高度和上下通路之间的间隔,一般不会跨越48个。
    安全光幕分直线扫描办法和交叉扫描办法,在直线扫描方法下,单片机每次向发送端和接收端发送相同的通路选择信号,即第1路发第1路收、第2路发第2路收、…第15路发第15路收、第16路发第16路收。而在交叉扫描方法下,单片机每次向发送端和接收端发送不相同的通路选择信号。即第1路发第2路收、第2路发第1路收、……第15路发第16路收、第16路发第15路收。
    相比之下,交叉扫描方法对物体的高度丈量更为准确,且在检查区域基地1/3处的检查精度高。最小检查高度可缩至直线扫描方法下的2/3。但是考虑到实践需求,现在广泛运用的都是直线扫描办法的安全光幕。
  • 安全光栅计数参数
    红外安全光幕的工作原理是什么?

    用安全光幕检查物体(比如人的双手手)进入的检验原理构造。光幕的一边等间隔设备有多个红外发射管,另一边相应的有相同数量相同摆放的红外接收管,每一个红外发射管都对应有一个相应的红外接收管,且设备在同一条直线上。当同一条直线上的红外发射管、红外接收管之间没有障碍物时,红外发射管宣告的调制信号(光信号)能顺畅抵达红外接收管。
    红外接收管接收到调制信号后,相应的内部电路输出低电平,而在有障碍物的状况下,红外发射管宣告的调制信号(光信号)不能顺畅抵达红外接收管,这时该红外接收管接收不到调制信号,相应的内部电路输出为高电平。当光幕中没有物体通过时,全部红外发射管宣告的调制信号(光信号)都能顺畅抵达另一侧的相应红外接收管,从而使内部电路全部输出低电平。这么,通过对内部电路状况进行剖析就可以检查到物体存在与否的信息。
    安全光幕的红外发射和接收通路数目理论上大可有215个,考虑到实践光幕的高度和上下通路之间的间隔,一般不会跨越48个。
    安全光幕分直线扫描办法和交叉扫描办法,在直线扫描方法下,单片机每次向发送端和接收端发送相同的通路选择信号,即第1路发第1路收、第2路发第2路收、…第15路发第15路收、第16路发第16路收。而在交叉扫描方法下,单片机每次向发送端和接收端发送不相同的通路选择信号。即第1路发第2路收、第2路发第1路收、……第15路发第16路收、第16路发第15路收。
    相比之下,交叉扫描方法对物体的高度丈量更为准确,且在检查区域基地1/3处的检查精度高。最小检查高度可缩至直线扫描方法下的2/3。但是考虑到实践需求,现在广泛运用的都是直线扫描办法的安全光幕。
