皮带枰倾斜开关NS-T-304-25|倾斜开关20-30电压220VAC常闭触点

皮带枰倾斜开关NS-T-304-25详细介绍

概述

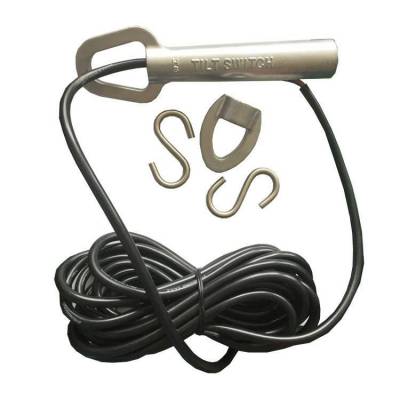

垂直悬挂的倾斜开关在受到外力作用，偏离垂直位置15度以上时，开关内部的水银触点动
作，常闭触点打开。当外力撤消后，倾斜开关回复垂直状态，水银触点复又闭合。利用倾斜
开关内触点开合的变化来判断保护设备的工作情况，及时采取措施，以达到安全保护的目的。
安装时注意使用钢丝绳或链悬挂产品，必须使用电缆保持松驰状态，否则影响产品动作。

卓信皮带枰倾斜开关NS-T-304-25

产品说明：
倾斜开关垂直悬挂在受到物料的作用力后偏离垂直方向超过15°时，倾斜开关内的水银开关动作，无论向哪个方向倾斜，常闭的触点会断开。当倾斜开关脱离物料时，倾斜开关回到垂直位置后，水银开关接通。

卓信皮带枰倾斜开关NS-T-304-25

技术参数：
1)探头的额定电压：24VDC/1A
2)探头运行温度：-30~+80℃
3)控制器的电压：220VAC
4)控制器运行温度：-40~+70℃
5)报警时间延迟：0~10秒可调

特点：
1)标准重载探头为铸铁，表面镀铬（比钢管坚固）；
2)水银的含量约为0.7克；
3)报警触点可设定常开或常闭；
4)可配有套管保护探头，减小探头摆动幅度；
5)标准重载探头底部配有内螺纹，用于连接附件。

可选件：
浮球-用于液体和低密度的物料
AR板-耐磨板，用于有/无料流的场合

控制器：
电源：220VAC±10% 47～62HZ
消耗功率：10W
输出：一个双刀双掷非感应触点，
额定值220VAC 10A
延时输出：0~10秒，可调
外壳等级：
环境温度：-40℃～70℃

卓信皮带枰倾斜开关NS-T-304-25

工作原理：

垂直悬挂的倾斜开关在受到外力作用且偏离垂直位置15度以上时，开关内部的金属球触点动作，常闭触点断开。当外力撤消后，倾斜开关回复到垂直状态，金属球触点复又闭合。利用倾斜开关内触点开合的变化来判断设备的工作情况，以便及时采取措施，以达到安全保护的目的。
倾斜开关也可称为料位检测开关、堵溜槽开关、堵塞开关，煤流检测开关，料流开关，倾斜开关。

卓信皮带枰倾斜开关NS-T-304-25
安装使用与接线

本检测器应安装于胶带机溜槽出口附近，由于它适用于单向运行，因此安装时，触板摆向应与胶带运行方向一致。然后右、左横梁固定在右左端盖上，再将左右支臂固定在左右横梁上。并且满足下列要求：

1）、使支臂与摆臂互相平衡，并使摆臂与限位板接触摆角为零度。

2）、使检测器位于胶带宽度的中心位置，且使摆臂垂直于胶带平面，将支架焊在胶带机架上。
卓信皮带枰倾斜开关NS-T-304-25
特点：
1)标准重载探头为铸铁，表面镀铬（比钢管坚固）；
2)水银的含量约为0.7克；
3)报警触点可设定常开或常闭；
4)可配有套管保护探头，减小探头摆动幅度；
5)标准重载探头底部配有内螺纹，用于连接附件。
6.技术，运行更可靠；
7.的密封设计,可防止粉尘沿轴渗入( 设计)；
8.扭力稳定可靠,且扭力大小可调；
9.叶片承受过重负载,离合器自动打滑,保护电机不受损坏；
10.不必从桶槽上整体拆除,即可轻易地检查维修内部零部件；
11.接线盒设计,密封性好,户外安装使用可靠；
12.轻巧,安装简便；
13.适用行业广泛,如钢铁、水泥、电力、饲料、化学塑胶、化学肥料等。

卓信皮带枰倾斜开关NS-T-304-25
工作原理：
垂直悬挂的倾斜开关在受到物料的作用力后偏离垂直方向超过15°时，倾斜开关内的耐高温倾角开关动作，无论向哪个方向倾斜，常闭的触点会断开。当倾斜开关脱离物料时，倾斜开关回到垂直位置后，耐高温倾角开关接通。特有的耐高温倾角传感器可以适用于高达240℃的物料，完成对高温物料料位的测量。
卓信皮带枰倾斜开关NS-T-304-25
范围：
倾斜开关广泛应用于冶金、煤炭、矿山、电力，水泥、粮食、矿山等行业皮带输送机。安全检测皮带输送机的运行情况，可以避免重大人力财力损失。
