断链保护器刮板机捞渣机专用型SCD-10

品牌：卓信

型号：SCD-10

特点：SCD-10断链保护器为电磁感应式脉冲信号发生器。SCD-10断链保护器安装于输送机从动轴上，随从动轴一起旋转，将从动轴的旋转速度信号变换成脉冲信号，脉冲信号的频率与从动轴的转速成正比。链条机正常工作时，其从动轴随主动轴一同旋转，从动轴保持某一转速，当断链、断带、打滑等故障发生时，其从动轴转速大辐下降甚至为零。

0537-2839666

在线咨询

产品详情
技术参数
资料下载

断链保护器是板式输送机、斗式提升机、刮板机、捞渣机等链式输送设备的核心安全保护装置，通过速度监测实时判断链条运行状态，在断链、掉链、卡链、失速等异常工况下快速报警或停机，避免设备损坏、物料堵塞与安全事故。以下为去重整理的全系列型号，覆盖专用机型、信号处理、速度传感等品类，适配矿山、洗煤、电力、建材等重载输送场景。
山东卓信机械有限公司的断链保护器系列产品广泛应用于冶金、电力、港口、化工等领域。客户遍布全国并出口到美国、俄罗斯、塞尔维亚、西班牙、加拿大等110多个国家和地区，所有产品型号全部原厂型号，自主生产。公司拥有齐全的检测设备和先进的检测手段，保证了产品的质量。近几年来，企业更是取得了非常好的经济效益和社会效益。断链保护器产品技术水平已达到了国际同类产品中的先进水平。
所有产品型号均由公司技术团队独立开发，自有产线一体化生产，拒绝贴牌代工。公司搭建标准化检测体系，以多维度型式试验验证产品性能，持续迭代优化产品结构，整体技术水准跻身国际同类产品先进行列，以稳定可靠的防护性能赢得海内外客户长期信赖。
　　SCD-10断链保护器系列斗提机刮板机断链保护器是门针对埋刮板输送机和斗式提升机而开发设计的，也可用于带式输送机、链式输送机等有从动轴的输送设备上。
　　SCD-10断链保护器产品组成部份

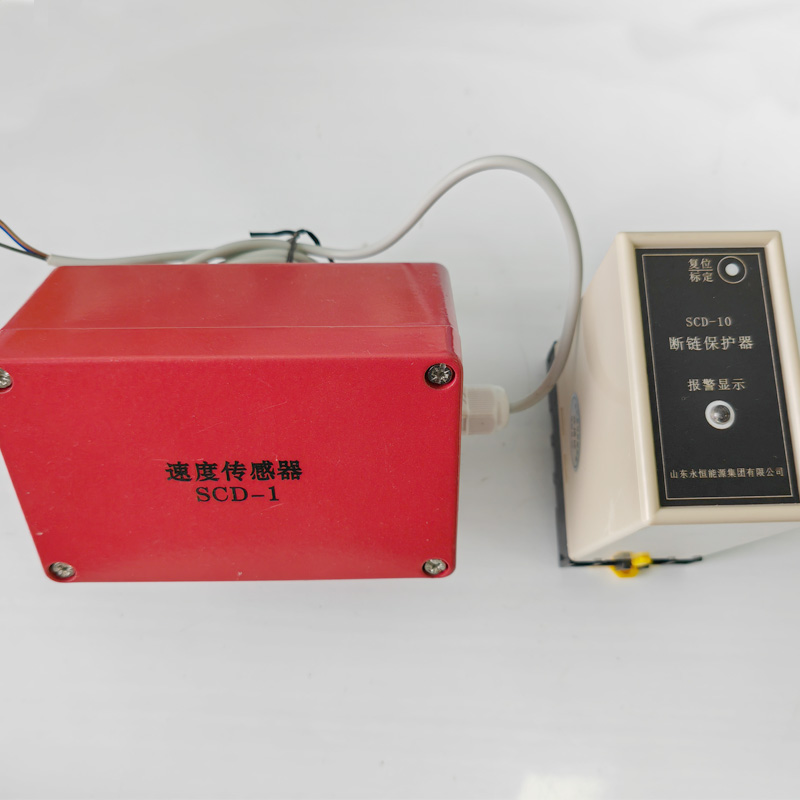

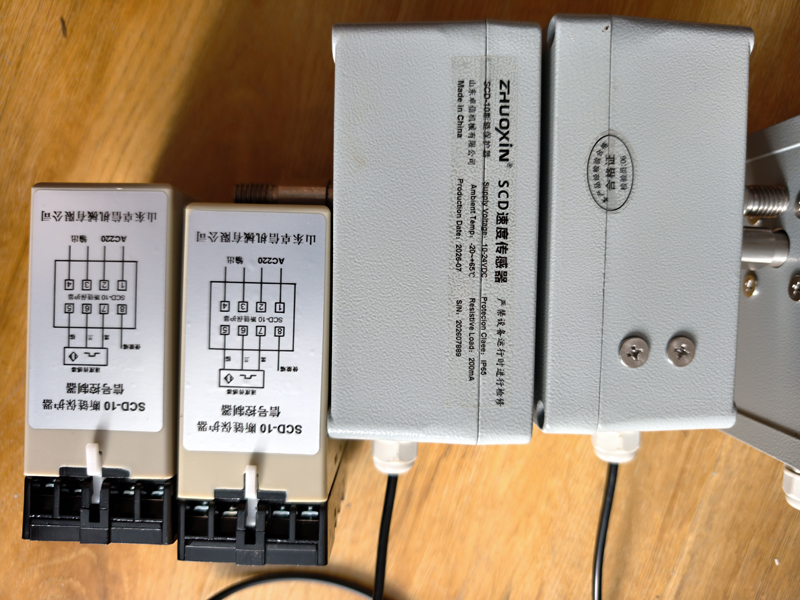

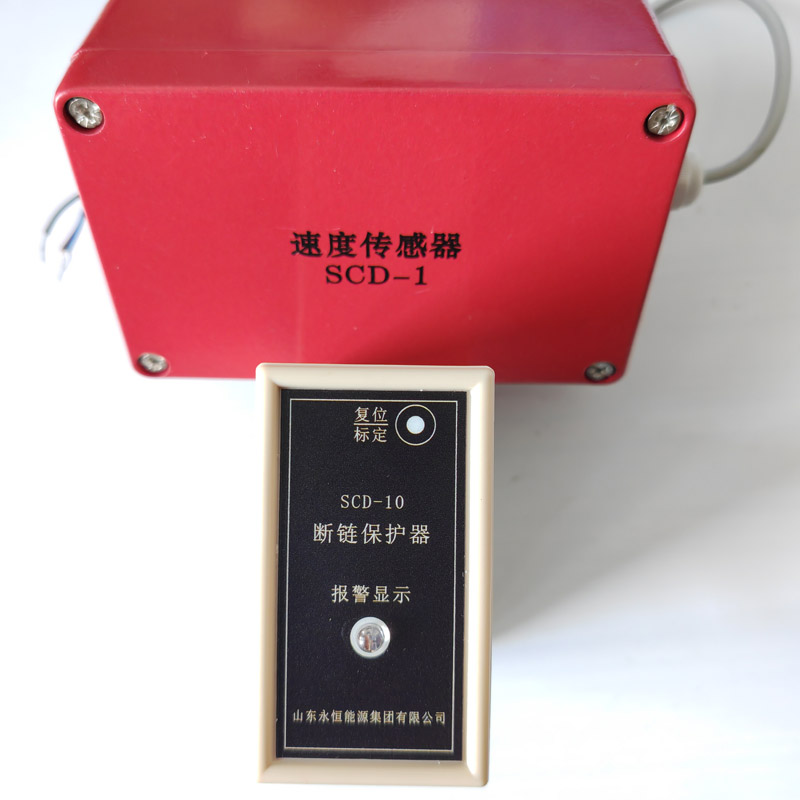

　　SCD （链条失速开关）断链保护装置，由断链保护器SCD-10（也叫信号处理器），速度传感器SCD-1（也叫链条速度监测开关）组成：
　　SCD-10信号处理器主要由速度传感器和断链保护器组成。

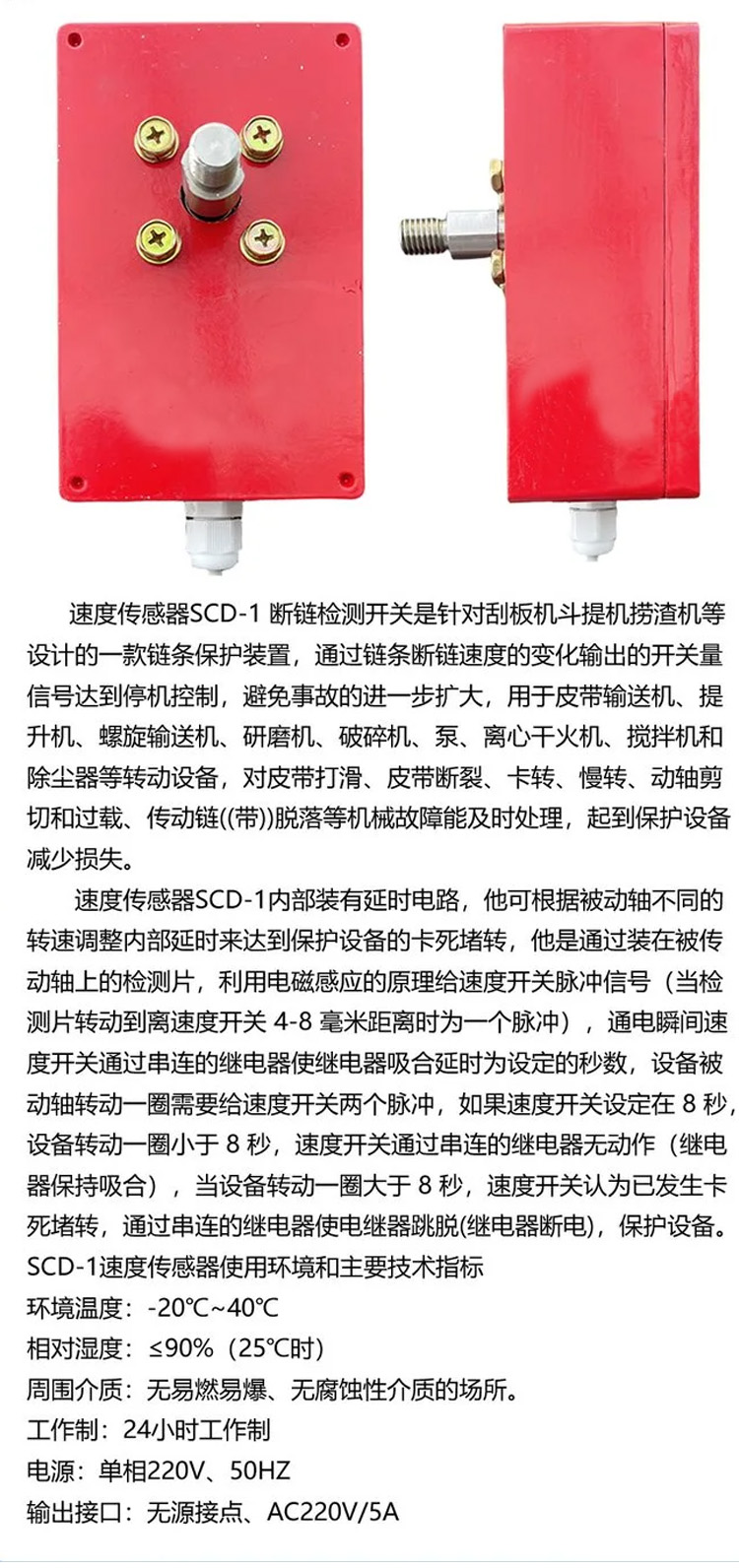

　　速度传感器为一电磁感应式脉冲信号发生器。速度传感器安装于输送机从动轴上，随从动轴一起旋转，将从动轴的旋转速度信号变换成脉冲信号，脉冲信号的频率与从动轴的转速成正比。
　　链条机正常工作时，其从动轴随主动轴一同旋转，从动轴保持某一转速，当断链、断带、打滑等故障发生时，其从动轴转速大辐下降甚至为零。断链保护器监测从动轴转速，当从动轴转速低于设定值（从动轴正常转速的40、50、60、70%）时，保护器动作，输出一开关信号，用于控制驱动电机停止运行，从而保护设备。并发出声光报警，提示操作人员处理故障。
　　断链保护器是一脉冲频率检测器，安装于就地电控箱或集控室内。保护器接收速度传感器的信号，并检测脉冲信号的频率，当脉冲信号频率低于设定值时，保护器动作，输出一开关信号，用于控制驱动电机停止运行，从而保护设备。保护器动作后会自锁，此时即使速度传感器有正常脉冲信号输入，保护器也处于报警保护状态，短按复位键，让保护器复位。

　　安装调试
　　1、按图接好线后,检查接线是否有误。
　　2、拆下信号处理器的输出线,即信号处理器的3脚或4教接线,处理好绝缘。
　　3、拆掉信号处理器外壳,装好处理器。
　　4、逆时针调整速度整定电位器(多圈电位器)至大。
　　5、接通电源、启动主机、让主机运转一分钟以上。
　　6、顺时针缓慢调整速度整定电位器至处理器刚刚好动作,再逆时针调整速度整定电位器3/4-1圈。
　　7、停止主机,切断处理器电源,把处理器从底座上取出,装回处理器外壳。
　　8、恢复处理器接线,装回处理器,调整完毕可以使用。
　　安装和调试功能:
　　1、使能及启动延时:8 脚(使能端)与 6 脚需外接使能触点(控制主电机的接触器
　　辅助常闭触点) ,8 脚与 6 脚接通时,关闭处理器功能,输出不动作。设备启动时,8 脚与 6 脚外接的触点断开,延时 20 秒后打开保护器功能,进入正常工作状态,以避开设备的启动时间。
　　2、智能式设定功能:按住设定/复位键 2 秒,断链保护器将自动测定设备运行速度,
　　并存储该值作为设定值。设定过程中,指示灯将闪烁,根据设备的不同运行速度, 这个过程要持续 2~300 秒。
　　3、报警后锁定选择: 当选择 DIP 3=ON 时, 保护器报警动作后将锁定报警状态,此后不论输入转速信号是否正常及使能端状态如何,一直输出报警信号,短按设定/复位键复位。当选择 DIP 3=OFF 时,保护器报警动作后不锁定报警状态,输出由使能端状
　　态及转速信号是否正常确定。
　　4、灵敏度调节:灵敏度由 DIP 1,DIP 2 开关选择
　　调试
　　1、按图接好线后,检查接线无误。
　　2、接通电源,启动主机,约 10 秒后待设备速度正常后,按住设定/复位键 2 秒, 指示灯闪烁,断链保护器进入智能设定状态,设定完成后自动进入运行状态。
SCD-10断链保护器环境和主要技术指标
工作电源：AC220V、50HZ。
工作制：24 小时工作制
输出接口：继电器触点 24-220V
消耗功率：≤3W
海拨高度：2000m
环境温度：-20℃~40℃
相对湿度：≤90%（25℃）
输入脉冲范围：0.1HZ~10HZ
继电器可靠性：1000000次
主机延时：20秒
防护等级：保护器 IP55
传感器 IP65
外形尺寸：保护器壳体L×W×H（mm）90×45×75
传感器壳体L×W×H（mm）125×80×60

断链保护器是板式输送机、斗式提升机、刮板机、捞渣机等链式输送设备的核心安全保护装置，通过速度监测实时判断链条运行状态，在断链、掉链、卡链、失速等异常工况下快速报警或停机，避免设备损坏、物料堵塞与安全事故。以下为去重整理的全系列型号，覆盖专用机型、信号处理、速度传感等品类，适配矿山、洗煤、电力、建材等重载输送场景。
山东卓信机械有限公司的断链保护器系列产品广泛应用于冶金、电力、港口、化工等领域。客户遍布全国并出口到美国、俄罗斯、塞尔维亚、西班牙、加拿大等110多个国家和地区，所有产品型号全部原厂型号，自主生产。公司拥有齐全的检测设备和先进的检测手段，保证了产品的质量。近几年来，企业更是取得了非常好的经济效益和社会效益。断链保护器产品技术水平已达到了国际同类产品中的先进水平。
所有产品型号均由公司技术团队独立开发，自有产线一体化生产，拒绝贴牌代工。公司搭建标准化检测体系，以多维度型式试验验证产品性能，持续迭代优化产品结构，整体技术水准跻身国际同类产品先进行列，以稳定可靠的防护性能赢得海内外客户长期信赖。

核心主力型号以SCD 系列为主，包含 SCD-10、SCD-10-G、SCD-10-T、SCD-10B、SCD-20、SCD-801，广泛用于刮板机、斗式提升机、捞渣机及皮带输送系统，搭配速度传感器实现链条速度实时检测与故障保护。

专用断链保护装置包括CPAIII-12、CPAIII-12 型（板式输送机专用）、ZCS-I（通用型断链保护）、ZDB-450-120（速度断链一体化装置）、SJ30M-W10KA（刮板机专用）、SS2-C31GS702（尾轮失速保护）、TSD-01、SC-DC6L-NO（断链速度保护开关），针对性适配不同机型安装与保护逻辑。

信号处理器与配套传感型号有KCSP-SR、KCSP-SR-XF（断链保护信号处理）、HL-9602、HL-0503SL（断链保护信号处理器）、MDR-SCD-10、MDR-SCD-10-G（集成式断链保护器）、GA-20250PK8（捞渣机顶部板式链专用）、CP-2002-112（捞渣机链条速度检测），负责信号采集、运算、输出与联动控制。

上述型号结构成熟、安装便捷，具备延时保护、故障自锁、手动 / 自动复位等功能，可匹配 AC220V 等常用工业电压，输出无源接点信号接入中控系统，满足洗煤厂、电厂、水泥厂、矿山等恶劣工况长期稳定运行需求，是链条输送设备必备的安全监测配件。
山东卓信机械有限公司生产的皮带机保护开关系列，涵盖双向拉绳开关、两级跑偏开关、打滑速度开关、纵向撕裂检测器、溜槽堵塞开关等品类，广泛应用于矿山、冶金、电力、港口、水泥、化工等工矿输送领域。产品销售网络覆盖国内各省市，同时出口至美国、俄罗斯、塞尔维亚、西班牙、加拿大等 110 多个国家和地区。全系产品均为原厂自主研发制造，自有标准化生产车间与全套可靠性检测设备，严格把控每一道生产工序，产品综合性能稳定可靠，多项技术指标达到国际同类产品先进水平。
山东卓信机械有限公司自主研发并生产的断链保护器，以上所有产品的型号均为原厂型号，可适配多种使用场景，国内知名大型企业均与我公司达成长期战略合作，得到国内外客户的一致好评。
山东卓信机械有限公司部分项目案例：新疆若羌电厂、新疆准东准能电厂、新疆五彩湾电厂、甘肃张掖电厂、甘肃张掖兔儿坝储煤项目、珠海高栏港口、青海金川矿业夏日哈木矿区、中煤能源电厂、中国华能电厂等，在化工企业、煤矿、电厂、砂石厂、粮仓、港口适用众多。
