防爆跑偏开关EXRPD1AC220VHFKPT1两级跑偏开关

卓信电气 跑偏开关 2020年03月03日 销售电话:15163766288

由于产品型号众多,我司各种电气规格型号齐全,有任何需求可以与我公司销售人员联系,生产各种规格型号的跑偏开关、拉绳开关、倾斜开关、打滑开关、失速开关、溜槽堵塞开关、声光报警器、限位开关、磁性开关、撕裂开关、料流开关等产品,产品适用范围广,用途多,产品销售国内外100多个国家和地区,销售电话:15163766288(微信同号)

防爆跑偏开关EXRPD1AC220VHFKPT1两级跑偏开关



防爆跑偏开关EXRPD1AC220V





产品名称:防爆跑偏开关EXRPD1AC220V

产品型号:EXRPD1

所属类别:两级跑偏开关 > 防爆两级跑偏开关

防爆跑偏开关EXRPD1AC220V

应用范围
常规皮带输送机,包括平皮带输送机和槽形皮带输送机
地下、索道支撑皮带输送机
轮船装卸系统
平皮带输送机
堆取料输送机
裙边给料机/输送机






防爆跑偏开关EXRPD1AC220V详细说明

跑偏开关(Belt Sway Switches)又称防偏开关。是用于检测带式输送机输送带跑偏量的产品,对于输送带在出现跑偏的情况下起到自动报警和停机的一种安全保护装置。

简介

跑偏开关有两级角度,一般常用的是:一级角度为:10、12、20.二级角度为:30、35、45.

基本原理

当输送带运行中出现跑偏时,输送带触碰开关立辊并使立辊偏转,当立辊偏转角度达到1级开关角度时,开关发出报警信号。当输送带跑偏严重,达到2级开关角度时,开关发出停机信号,实现输送带跑偏故障自动停机。当跑偏故障排除后,胶带机正常运转时,跑偏开关概述 跑偏开关(Belt Sway Switches)又称防偏开关。用于检测带式输送机运行中的跑偏现象,按皮带实际跑偏量输出报警或停机信号,可有效的防止由皮带跑偏而产生的事故。 编辑本段简介   跑偏开关起带式输送现场的保护作用,因此必须达到指定的IP防护等级。   开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度,实现自动报警和停机,避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便,运行可靠,是带式输送机必备的保护装置之一。 编辑本段基本原理   输送机在运行中,当皮带跑偏且与开关立辊接触时,立辊自转,若跑偏量继续加大,则挤压立辊发生偏移。一级开关信号用于报警,如果将此信号与跑调整装置相接,即可实现不停机状态下的跑偏自动调整。二级开关信号用于停机,将此信号接至控制线路中,即可实现重度跑偏状态下的自动停机。当故障排除后,胶带离开立辊正常运转时,立辊可自动复位。 安装和调整 1.跑偏开关设在输送带两侧,立辊应与输送带边平面垂直,并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50~100mm。 3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。(注:当输送机较长时,在输送机中间位置可每隔30~35米设1对) 4.跑偏开关应通过安装支架与输送机中间架连接,开关支架应在输送机安装完成后与输送机机架焊接,跑偏开关与跑偏开关支架用螺栓固定。,开关立辊可自动复位,回到初始状态。

跑偏开关KPT1-12-30生产厂家

拉绳开关HFKLT2-II图






防爆跑偏开关EXRPD1安装和调整

1.跑偏开关设在输送带两侧,安装说明 1、两级跑偏开关底座两边各有Ф12mm孔,在皮带机旁角铁架钻Ф12mm孔,用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装,参考应用单位工艺要求,同时要考虑皮带与挡轮的有效间距和推力,建议皮带与档轮间的安装距离为120-160mm。 3、安装距离:建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆,芯线上配有1、2、3、4线号,其中1、2为常开接点是一级报警信号,3、4为常闭接点是二级停机信号。 注意事项 1、跑偏开关档轮与皮带保持垂直。 2、建议跑偏开关挡轮与皮带边缘距离保持120-160mm。 3、跑偏开关底座固定牢固。 订货须知 1、 选配件:安装支架。 DDP-LJ2两级跑偏开关,跑偏控制器,立辊应与输送带边平面垂直,并使输送带两边位于立辊高度1/3处。

2.跑偏开关立辊与输送带正常位置的间距宜为50~100mm。

3.跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。(注:当输送机较长时,在输送机中间位置可每隔30~35米设1对)

4.跑偏开关应通过安装支架与输送机中间架连接,开关支架应在输送机安装完成后与输送机机架焊接,跑偏开关与跑偏开关支架用螺栓固定。

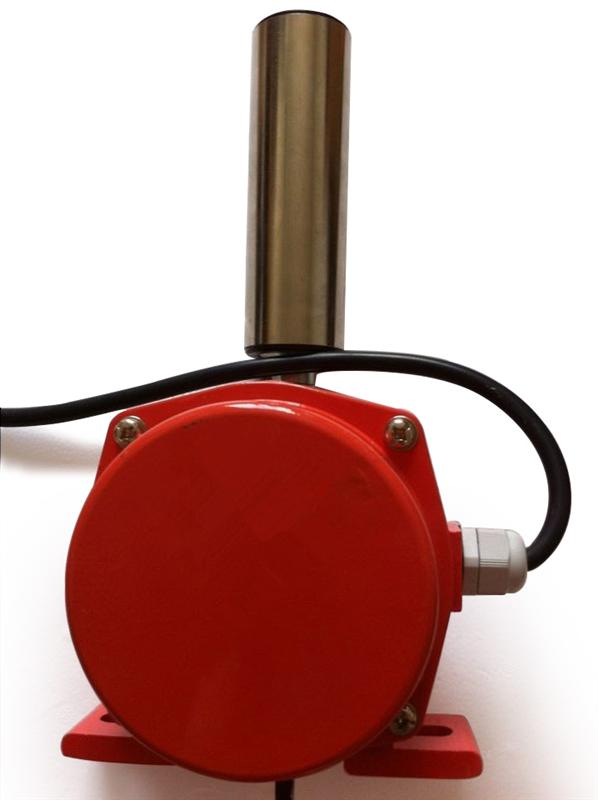

产品展示
