防爆EXKPT1-20-50两级跑偏开关二级跑偏开关价格

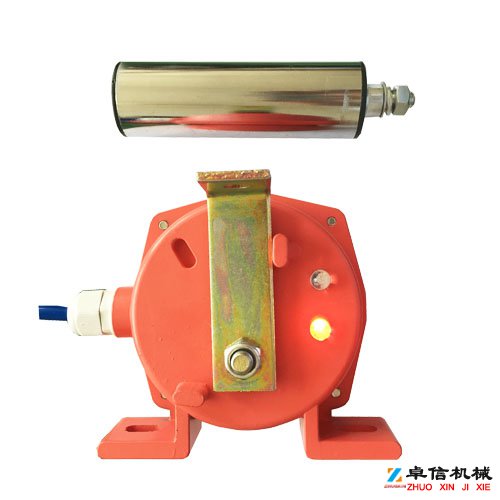

山东卓信电气有限公司生产防爆EXKPT1-20-50两级跑偏开关

防爆EXKPT1-20-50两级跑偏开关结构特征与工作原理

防爆两级跑偏开关，工作时是安装在输送带的两侧，跑偏开关（Belt Sway Switches）又称防偏开关。两级跑偏开关用于检测带式输送机运行中的跑偏现象，按皮带实际跑偏量输出报警或停机信号，可有效的防止由皮带跑偏而产生的事故。，当输送带运行中出现跑偏时，输送带触碰开关立辊并使立辊偏转，跑偏开关起带式输送现场的保护作用，因此必须达到指定的IP防护等级。 两级跑偏开关分两个位置检测输送机皮带的跑偏程度和扭曲程度。根据皮带的跑偏程度和扭曲程度，实现自动报警和停机，避免昂贵的输送皮带受损坏及因皮带扭曲造成的物料散落等事故。此开关安装方便，运行可靠，是带式输送机必备的保护装置之一。，当立辊偏转角度达到1级开关角度时，开关发出信号。当输送带跑偏严重，达到2级开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。EXKPT1系列两级跑偏开关具有可靠的输送带跑偏检测功能，两级跑偏开关通用的安装设计可使跑偏检测装置随意安装在输送机纵梁顶部或底部位置；封闭、防腐、坚固的铸铝外壳。防护标准IP65，可在恶劣环境长期工作；两级跑偏开关不需要在拆除动作杆下，即可拆掉盖板进行维修；进口动作杆轴承，可长时在转速4000转/分下运作；动作角度12°时报警触点动作，动作角度30°时，即为停机信号输出。，当跑偏故障排除后，胶带机正常运转时，开关立辊可自动复位，回到初始状态。防爆型两极跑偏开关是输送带自动化中不可缺的产品。可以用于地下、索道支撑皮带输送机；轮船装卸系统；堆垛/取料输送机；倾斜和梭式输送机；起重机、挖掘机，起重臂限位；裙边给料机/输送机；重型极限开关检测胶带的跑偏量，是实现胶带机控制的自动和停机的保护装置。

基本原理

开关触点数量：1级为常开、2级为常闭

触点容量：AC 380V 3A

开关动作角度： 1级：10⪚12⪚20⪚； 2级：30⪚35⪚45⪚；

极限角度≤60⪚

工作环境：相对湿度：≤90（25℃）；

海拔高度：≤2000M；

工作温度：-20⪚～+35℃

防护等级：IP67

安装和调整

接口方式：双出线口 防爆两级跑偏开关用于煤矿井下具有性气体的环境中，检测带式输送机运行中的跑偏现象，安装说明 1、两级跑偏开关底座两边各有Ф12mm孔，在皮带机旁角铁架钻Ф12mm孔，用M10×30mm螺丝紧固跑偏开关。 2、安装跑偏开关应选择输送装置易出现跑偏的位置处安装，参考应用单位工艺要求，同时要考虑皮带与挡轮的有效间距和推力，建议皮带与档轮间的安装距离为120-160mm。 3、安装距离：建议每50米安装一对跑偏开关。 4、跑偏开关出厂时配有长度0.5米四芯橡套电缆，芯线上配有1、2、3、4线号，其中1、2为常开接点是一级报警信号，3、4为常闭接点是二级停机信号。，按胶带实际跑偏量输出或停机信号。适用于煤矿井下非采防爆两级跑偏开关EXKPT1-20-35掘面的带式输送机。可的防止由胶带跑偏而产生的事故。

适用范围

产品型号
