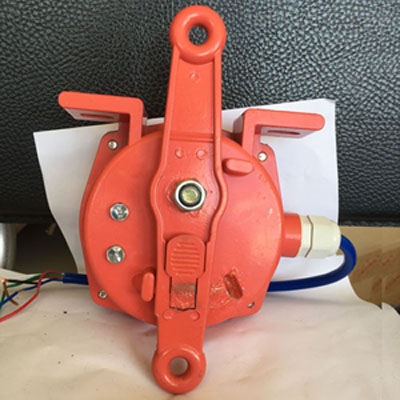

LK-13双向拉线开关拉绳控制器

LK-13双向拉线开关

皮带用是带式输送机的保护设备，拉绳开关是一种开关型传感器（即无触点行程开关），双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。因为双向拉绳开关既有行程开关、微动开关的特性，双向拉绳开关同时又具有传感性能，并且动作可靠、性能稳定、频率响应快、使用寿命长、抗干忧能力强、防水、防震、耐腐蚀等特点。双向拉绳开关广泛应用于机械、矿山、纺织、印刷、化工、冶金、轻工、阀门、电力、保安、铁路、交通、水泥、港口码头等行业使用的带式输送机输送系统中。，安装于输送带的两侧，通过连结在上面的钢丝绳来控制设备的紧急停机。无论是基于皮带机本身的损害保护还是作业人员的人身，拉绳开关都是带式输送机配备的防护装置。因此又有紧急停机开关皮带防护开关拉线开关皮带急停开关事故开关等等多种称呼，无一不表露出拉绳开关对于带式输送现场的重要性。

LK-13双向拉线开关结构特点：

1．本产品采用铝合金铸造壳体、强度高、重量轻。
2．外壳防护等级达到IP65，可在恶劣环境下长期工作。
3．本产品动作灵敏、稳定性高、性能可靠。

工作原理 当胶带运输机现场发生紧急事故时，可拉动系于摆臂上的钢丝绳，使摆臂旋转而带动机内凸轮并感应微动开关，发出停机信号。

LK-13双向拉绳开关、拉线开关皮带用根据复位标准分为自动复位型和手动复位型两种，根据动作形态分为单向拉绳开关和双向拉绳开关，此外由于某些行业和环境的特殊性又分普通型、防爆型、防腐型、耐高（低）温型等等。
自动复位型拉绳开关就是当拉动连结的钢丝绳后输送设备停机同时开关恢复到原始位置，无需动作可直接启动机器。手动复位型拉绳开关具有自锁功能，当通过拉动钢丝绳使得输送设备停机后，开关自锁装置会固定在操作位置，输送机如需重新启动先通过操作复位杆使拉绳开关恢复初始状态。因此自动复位型可能会引起操作的误启动，而手动复位者更加。

单向拉绳开关和双向拉绳开关的区别在于前者只能通过开关的一侧的钢丝绳来控制，而后者则可以通过两边的钢丝绳来控制。因此无论是操作的简单性、安装的方便性和安装数量上来说后者更适用于皮带输送机。
 输送现场皮带输送机保护用拉绳开关常用的为普通型手动复位型双向拉绳开关，拉绳开关用于带式输送机发生事故时，能紧急停止输送机的一种开关，当发生紧急事故或需要检修而停机时，可于沿线任意位置拉动钢丝绳，使输送机停机。拉绳开关防护等级可达IP67,采用进口微动开关， “微动开关”达到100万次，采用国际领先的国际结构避免了开关动作时传动轴直接摩擦壳体或轴套，造成间隙增大，造成密封不严或卡死的情况，大幅延长拉绳开关使用寿命;传动轴采不绣钢材质强度高，表面光滑;壳体表面精工烤漆，不易脱落无异味;操作杆精铸成型，避免焊接，内置铜质衬套，整体光洁强度高等等。双向拉绳开关具有寿命长、灵活实用、安全可靠、检修方便等特点。当维修人员没有撒离或存在其它异常情况时，只要将双向拉绳开关开关锁定停机位置，就不用担心胶带机被误启动，维修人员的安全就有了保障。双向拉绳开关表面经特殊处理后可用于酸、碘、盐区域，镀镍表面用于强腐蚀区域。，由于少数行业和特殊性通过对产品的表面或者内部做出处理即可完成在强腐蚀环境、高（低）温环境、易燃环境等等特殊环境的防护工作。FISCHER拉绳开关采用原装进口元器件、不锈钢传动装置、进口骨架式油封、精工烤漆等等工艺，防护等级达到IP67能适应各种自然环境下的输送到防护工作。山东卓信电气有限公司

售后服务承诺：

1、服务宗旨：快速、果断、准确、周到、彻底

2、服务目标：服务质量赢得用户满意

3、服务效率：保修期内或保修期外如设备出现故障，双向拉绳开关工作原理：当胶带运输机现场紧急事故时，在沿线任意位置牵动系在挂耳上的钢丝绳，迫使机内凸轮转动而驱动元件开关动作，发出停机信号，达到停机效果，防止事故的扩大。双向拉绳开关用途，BLKT-II双向拉绳开关主要用于常规皮带输送机、梭式输送机、裙边式给料输送机、斗式提升机，包装生产线、堆料/取料系统，起重机、挖掘机、轮船装卸系统、水平给料机等设备现场紧急事故停车的一种保护装置。当紧急事故发生时，在现场沿线任意处拉动拉绳开关，均可发出停机信号，实现对人身及设备的保护作用。，供方在接到通知后，双向拉绳开关安装与接线1、拉绳开关成对安装在胶带机左右两侧，安装支架与胶带机中间架用螺栓，其位置应低于胶带及便于现场工作人员使用。两台拉绳开关之间相距50m左右为宜。2、拉绳推荐采用覆塑钢丝绳，（或普通钢线绳1XW19-4(5)-150,丝直径4-5mm均可）。丝绳用绳卡（6KTH）固定，每隔3m左右安装一个托环，以免钢丝绳绕度过大，保证拉绳动作可靠。在满足开关正常工作的前提下，尽可能拉紧绳索，减少钢丝绳垂度。3、对于爬坡段胶带机，应尽量缩短开关间距，及拉绳长度。4、接线：拉绳开关出厂时配有长度1.2m四芯橡套电缆,芯线上配有1、2、3、4线号，其中1、2为常开接点，3、4为常闭接点。，与技术员协商或返厂维修。
