CTA-1500D放大器分离型光电开关|CTA-1500L化工检测用光电开关

卓信电气 仪器仪表 2021年06月11日 销售电话:15163766288

由于产品型号众多,我司各种电气规格型号齐全,有任何需求可以与我公司销售人员联系,生产各种规格型号的跑偏开关、拉绳开关、倾斜开关、打滑开关、失速开关、溜槽堵塞开关、声光报警器、限位开关、磁性开关、撕裂开关、料流开关等产品,产品适用范围广,用途多,产品销售国内外100多个国家和地区,销售电话:15163766288(微信同号)

CTA-1500D放大器分离型光电开关|CTA-1500L化工检测用光电开关
CTA-1500D放大器分离型光电开关详细介绍

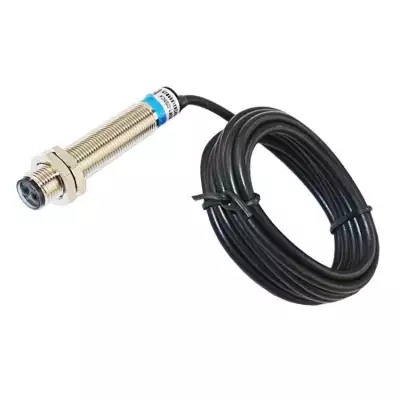

CTA-1500D放大器分离型光电开关
应用:
光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及an全防护等诸多领域。此外,利用红外线的隐蔽性,还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。
CTA-1500D放大器分离型光电开关
结构分类:
光电开关按结构可分为放大器分离型、放大器内藏型和电源内藏型三类。
放大器分离型是将放大器与传感器分离,并采用专用集成电路和混合安装工艺制成,由于传感器具有超小型和多品种的特点,而放大器的功能较多。因此,该类型采用端子台连接方式,并可交、直流电源通用。具有接通和断开延时功能,可设置亮、音动切换开关,能控制6种输出状态,兼有接点和电平两种输出方式。
放大器内藏型是将放大器与传感yitihua,采用专用集成电路和表面安装工艺制成,使用直流电源工作。其响应速度局面(有0.1ms和1ms两种),能检测狭小和高速运动的物体。改变电源极性可转换亮、暗动,并可设置自诊断稳定工作区指示灯。兼有电压和电流两种输出方式,能防止相互干扰,在系统安装中十分方便。
电源内藏型是将放大器、传感器与电源装置yitihua,采用专用集成电路和表面安装工艺制成。它一般使用交流电源,适用于在生产现场取代接触式行程开关,可直接用于强电控制电路。也可自行设置自诊断稳定工作区指示灯,输出备有SSR固态继电器或继电器常开、常闭接点,可防止相互干扰,并可紧密安装在系统中。
CTA-1500D放大器分离型光电开关
技术参数:
输出类型有:
1:三线NPN常开或常闭
2:三线PNP常开或常闭
3:四线NPN或PNP(常开+常闭)
4:DC二线常开或常闭
5:AC二线常开或常闭
6:工作电压:10-30V DC (90~250V AC )
7:输出电流:200mA (交流 300mA)
8、感应方式:红外感应
9、响应时间:对射型<5ms/漫反射型<3ms
10、标准检测体:白色A4纸;
11、工作环境温度:-25℃-80℃
CTA-1500D放大器分离型光电开关
特点:
光电开关是传感器的一种,它把发射端和接收端之间光的强弱变化转化为电流的变化以达到探测的目的。由于光电开关输出回路和输入回路是电隔离的(即电绝缘),所以它可以在许多场合受到应用。采用集成电路技术和SMT表面安装工艺而制造的新一代光电开关器件,具有延时、展宽、外同步、抗相互干扰、可靠性高、工作区域稳定和自诊断等智能化功能。这种新颖的光电开关是一种采用脉冲调制的主动式光电探测系统型电子开关,它所使用的冷光源有红外光、红色光、绿色光和蓝色光等,可非接触,无损伤地迅速和控制各种固体、液体、透明体、黑体、柔软体和烟雾等物质的状态和动作。具有体积小、功能多、寿命长、精度高、响应速度快、检测距离远以及抗光、电、磁干扰能力强的优点。
CTA-1500D放大器分离型光电开关
接线:
光电开关那个二极管是发光二极管,输出则是光敏三极管,C就是集电极,E则是发射极。
一般三极管作开关使用时,通常都用集电极作输出端。
一般接法:二极管为输入端,E接地,C接负载,负载的另一端需要接正电源。这种接法适用范围比较广。
特殊接法:二极管为输入端,C接电源正,E接负载,负载的另一端需要接地。这种接法
适用于负载等效电阻很小的时候(几十欧姆以内),如果负载等效电阻比较大,可能会引关三极管工作点不正常,导致开关工作不可靠。
CTA-1500D放大器分离型光电开关
用途:
可检测各种不同的物体,如:玻璃、铁、塑胶、木材、液体...等等,根据光量的反射与接收进行检测。
可识别物体颜色:根据颜色反射率与吸收率,光电传感器能检测物体反射光从而识别颜色。
可广泛应适用于机械、化工、造纸、轻工等行业作限位、定位、检测、计数、测速、等其它工业自动化感测用途。
CTA-1500D放大器分离型光电开关
注意事项:
1、红外线漫反射型光电开关,所采用的标准检测体为平面白色画纸(如检测的物体是黑色、红色、或黄色等,需在订购时特别提出)
2、红外线光电开关在环境照度高的情况下都能稳定工作,但原则上应回避将传感器光轴正对阳光等强光源。
3、对射型光电开关***小可检测宽度为该种光电开关透镜的80%。
4、当使用感性负载(如灯、电动机等)时,其瞬态冲击电流较大,可能劣化或损坏交流二线的光电开关,在这种情况下,请经过交流继电器作为负载来转换使用。
5、红外线光电开关的透镜可用擦镜纸擦拭,禁用稀释溶剂等化学品,以免yongjiu性损坏塑料镜。
6、针对用户的现场实际要求,在一些较为恶劣的条件,如灰尘较多的场合,所生产的光电开关在灵敏度的选择上增加了50%,以适应长期使用中延长光电开关的维护周期。
7、产品均为SMT工艺生产制造,并经严格的老化测试合格后才出厂,在一般情况下使用均不会出现损坏;为保证意外性发生,请在接通电源前检查接线是否正确,核定电压是否为额定值
CTA-1500D放大器分离型光电开关
总结:
光电开关已被用作物位检测、液位控制、产品计数、宽度判别、速度检测、定长剪切、孔洞识别、信号延时、自动门传感、色标检出、冲床和剪切机以及an全防护等诸多领域。此外,利用红外线的隐蔽性,还可在银行、仓库、商店、办公室以及其它需要的场合作为防盗警戒之用。
